Mimari Gergi Çubukları

Mimari Gergi Çubukları veya İngilizce adı ile “Tension Rod” ‘lar, normal çelik ürünlerden farklı olarak sistem olarak kabul edilen ve standartlar çerçevesinde üretilen yapısal elemanlardır. Birçok bağlantı parçası ve yapısal elemananın bir arada kullanılmasıyla elde edilen sistemlerdir.

Sektörde “tension rod, tie rod ya da tie bar” olarak da bilinen gergi çubukları, iki temel bileşenden oluşurlar; yüksek mukavemetli yuvarlak çubuk (rod, mil) ve bağlantı parçaları.

Tekbem tarafından tedarik edilen çubuklar yüksek mukavemetli çelikten imal edilmekte olup, 12-100 mm arası çaplarda ve tek parça halinde maksimum 12 m uzunlukta olurlar (daha uzun sistemler, manşon ile birbirlerine bağlanarak elde edilebilirler). Yüksek mukavemetleri ve ovalama yöntemiyle açılan dişleri sayesinde düşük çaplarda yüksek yükler taşıya bilmektedirler. Böylece malzeme, kurulum ve nakliye gibi maliyetleri düşürmektedirler.

Önerilen gergi çubuğu tipi ve kalitesi yük kapasitesine, yapısal ve mimari gereksinimlere göre değişiklik gösterir. Örneğin, kapalı ve kuru ortamlar için boyalı veya boyasız karbon çelik ürünler önerilirken, açık ortam ve yüksek korozyon görülen bölgeler için galvanizli veya paslanmaz çelik tedarik edilmektedir.

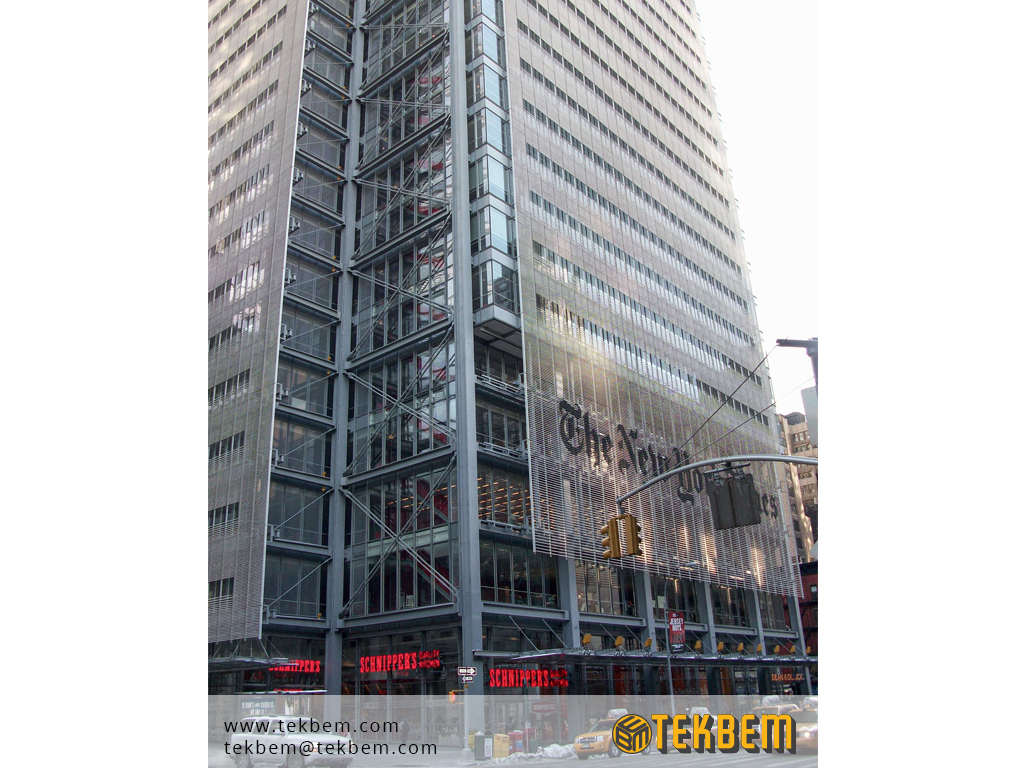

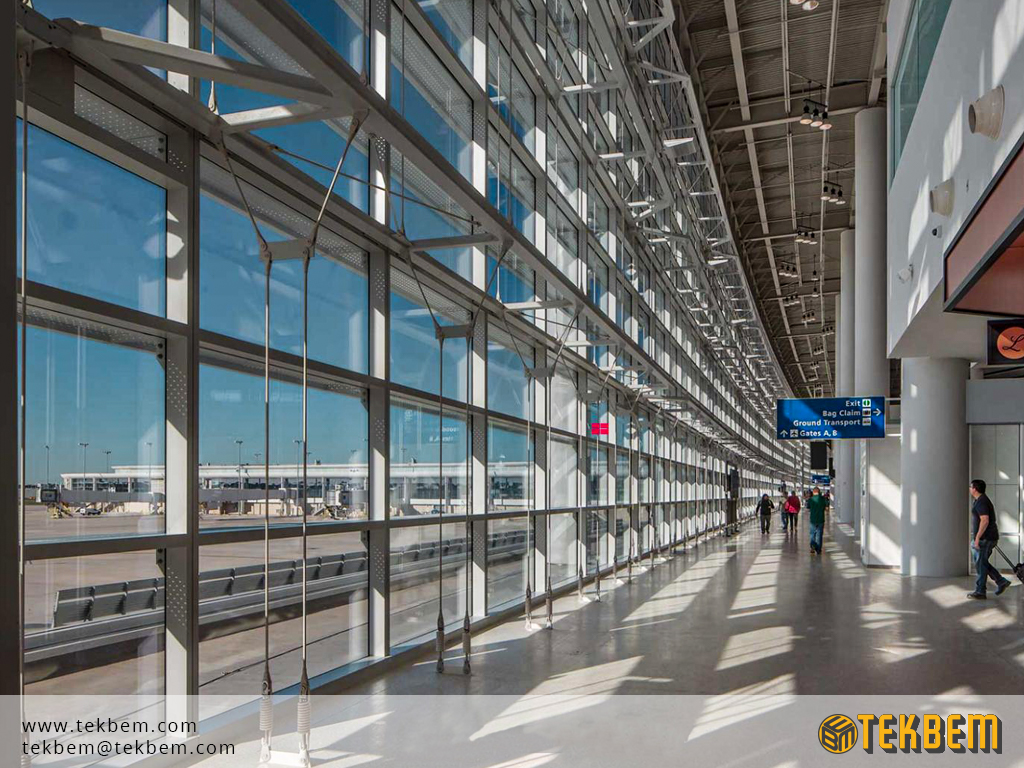

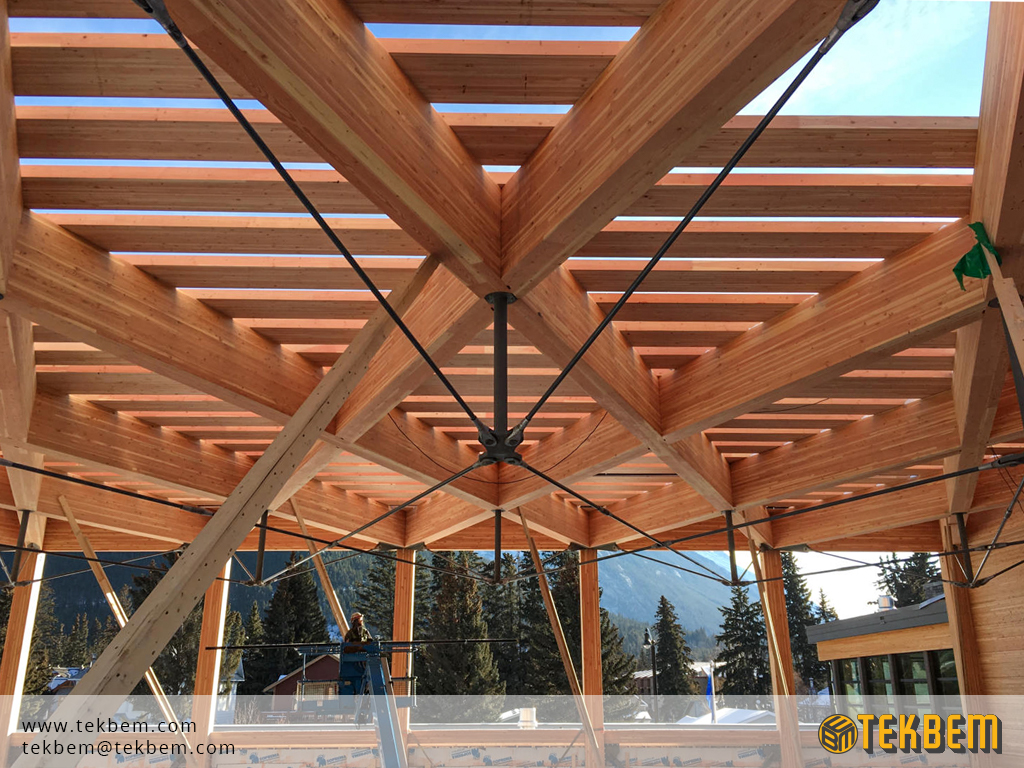

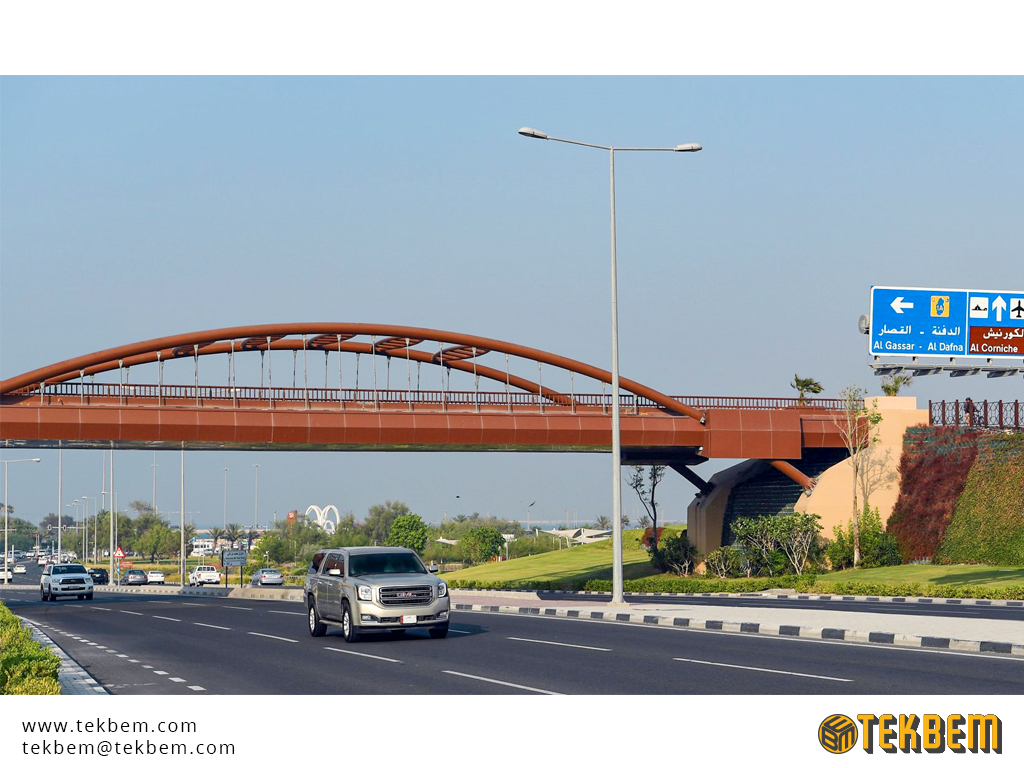

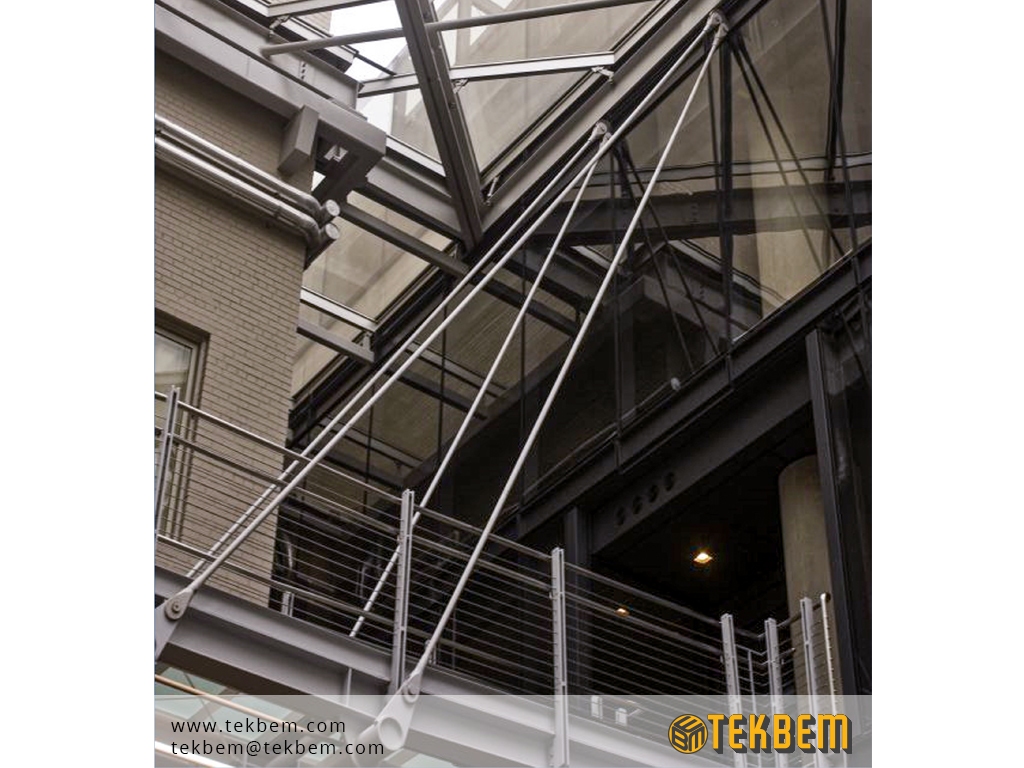

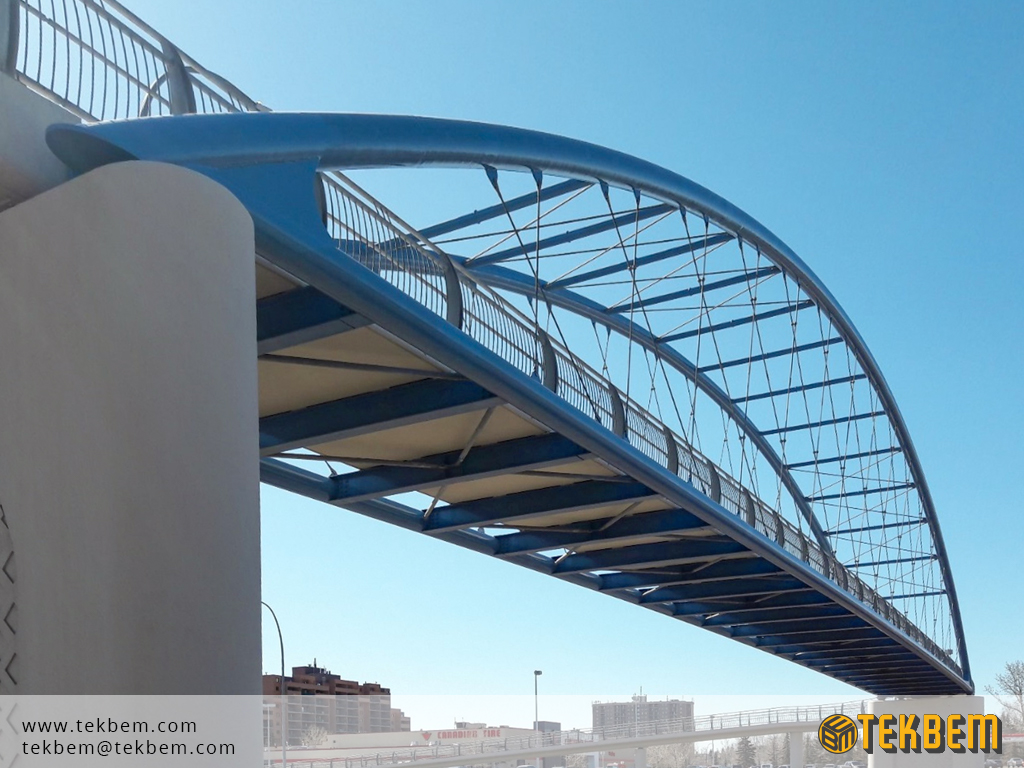

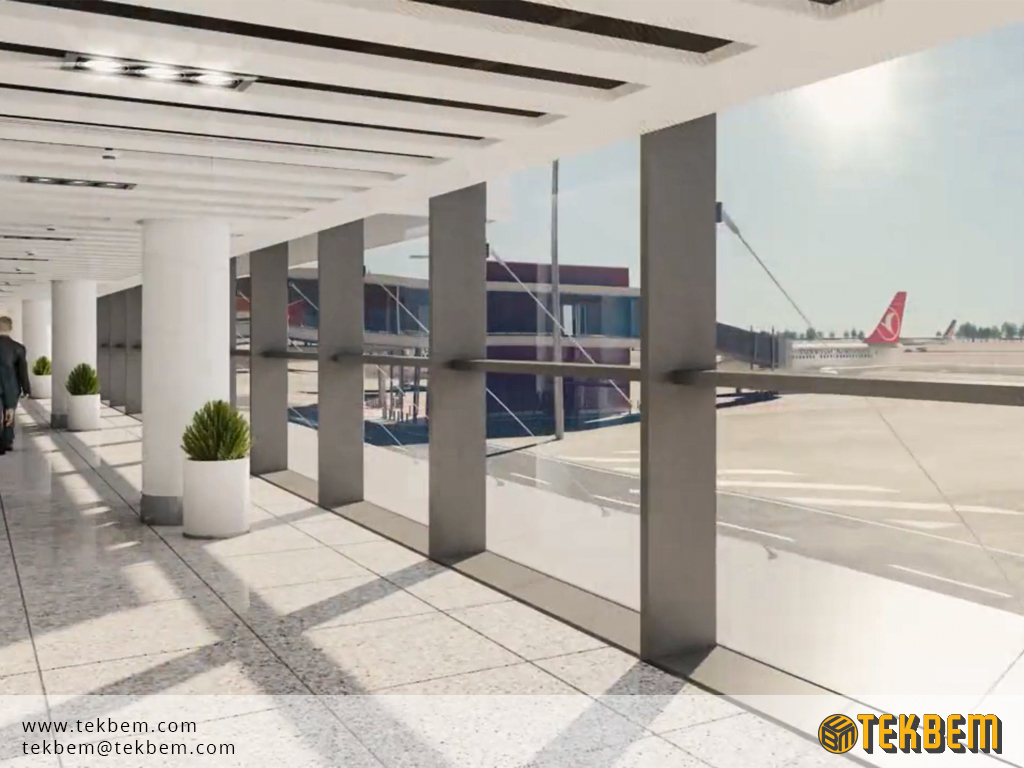

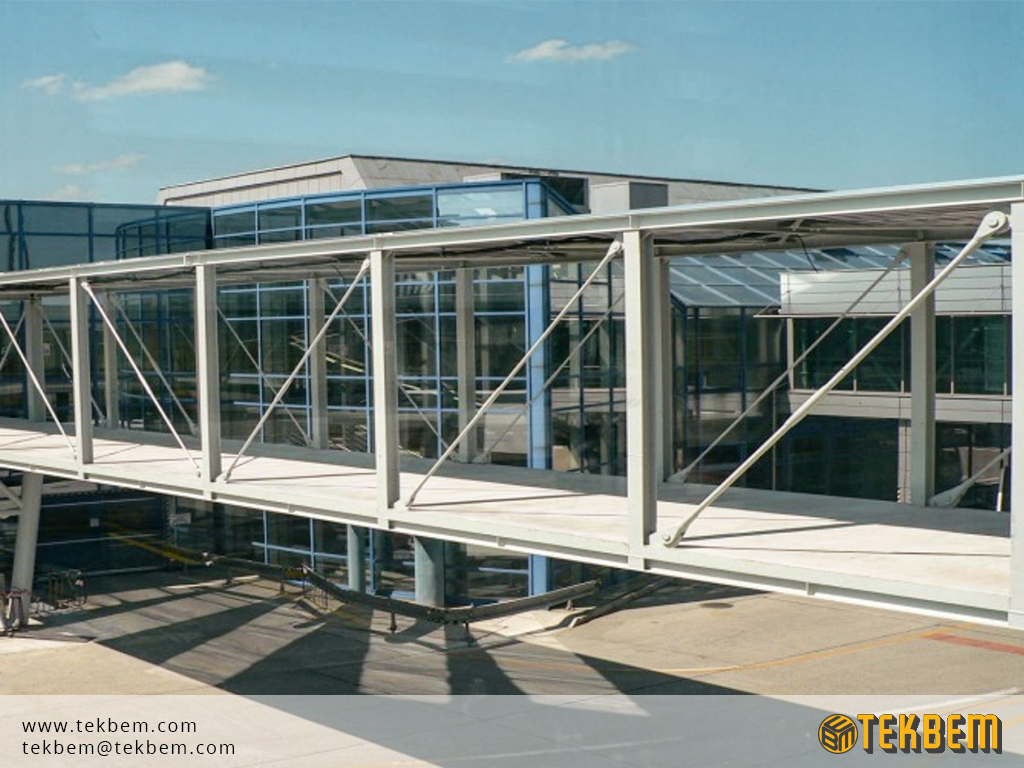

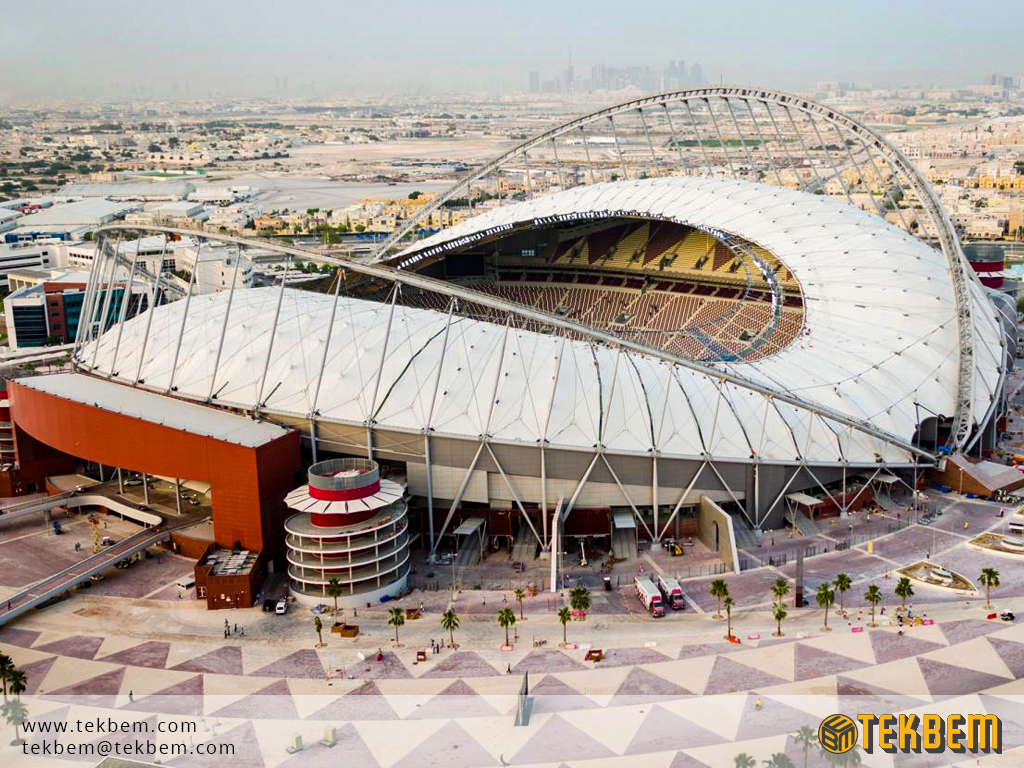

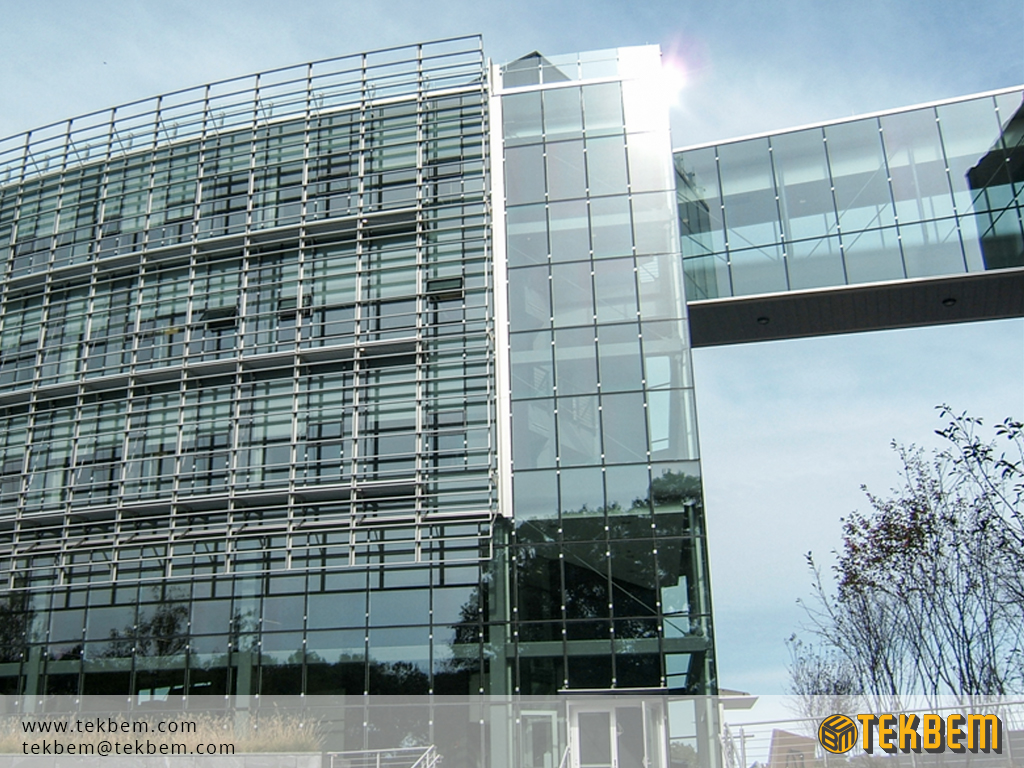

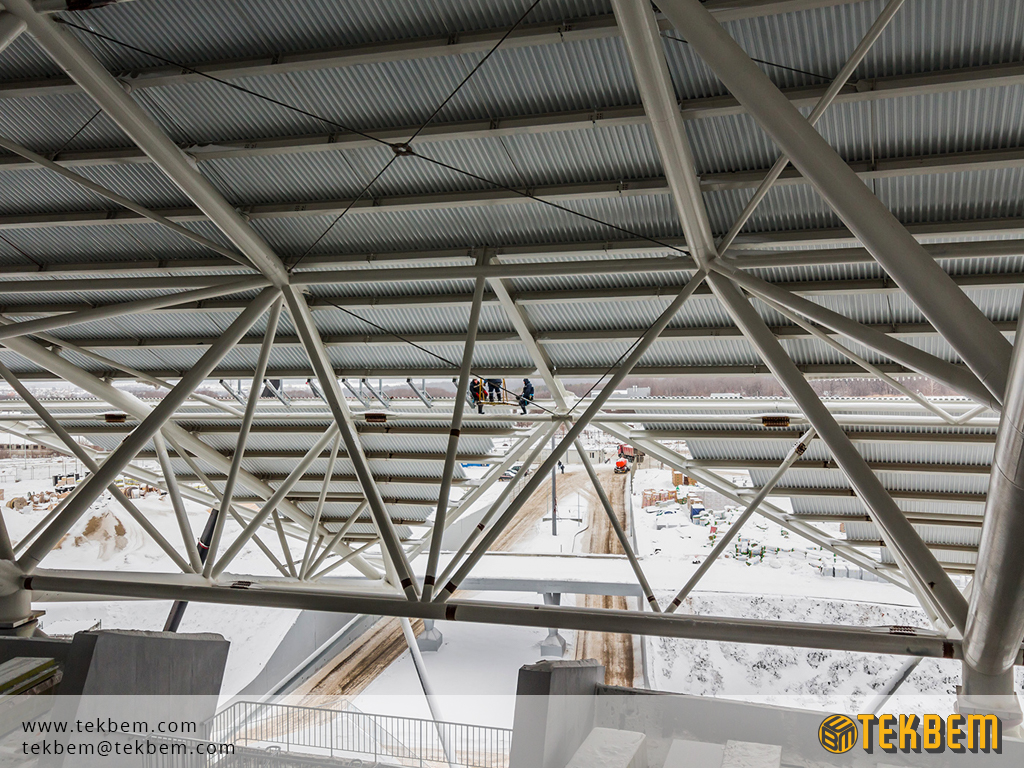

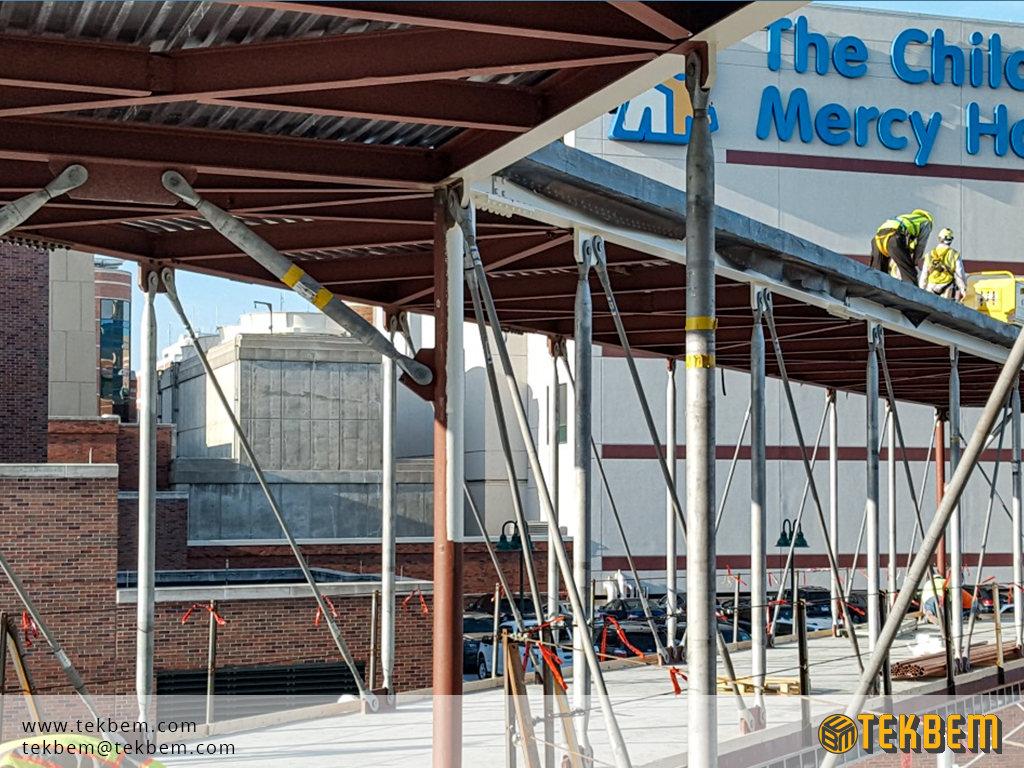

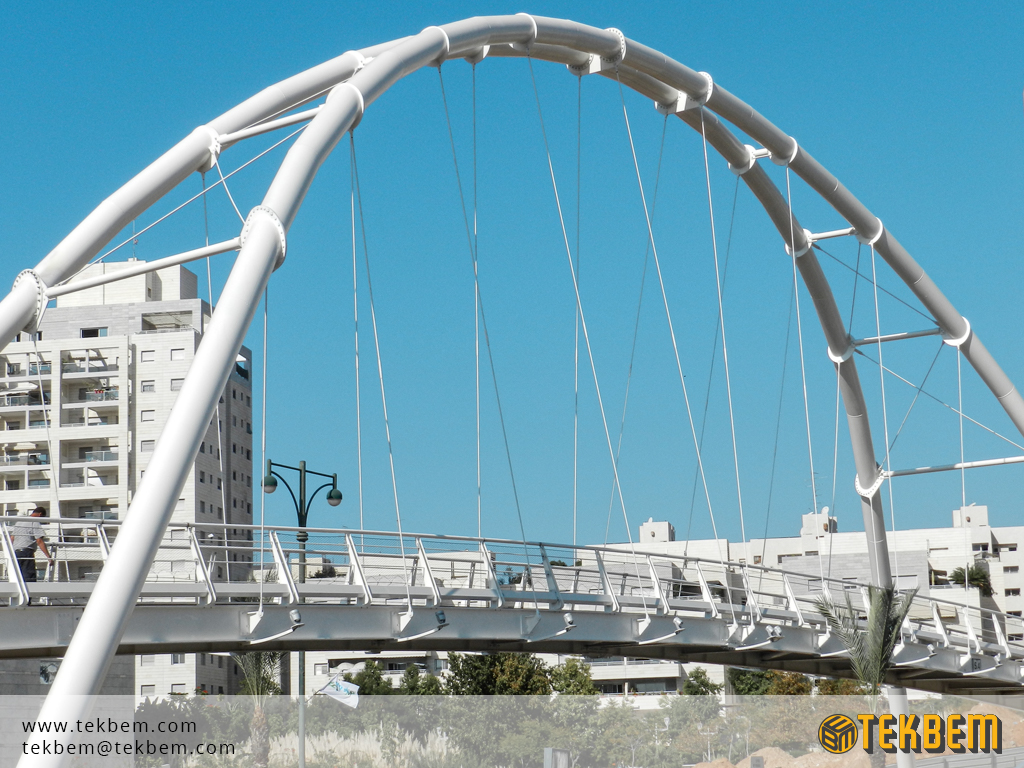

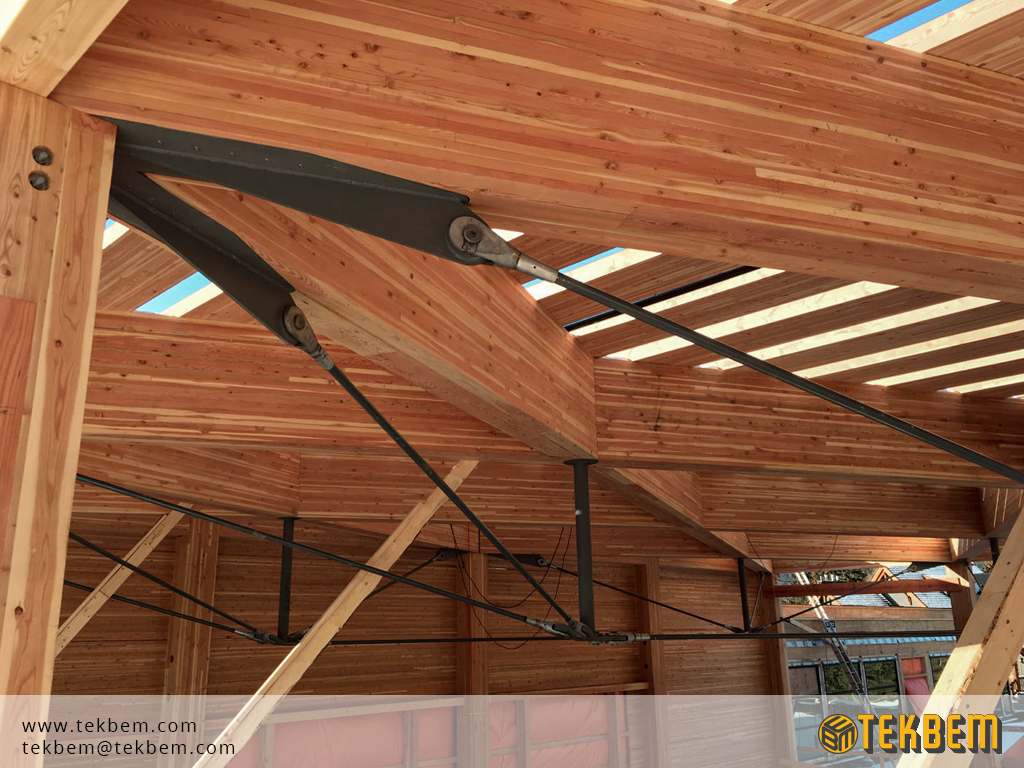

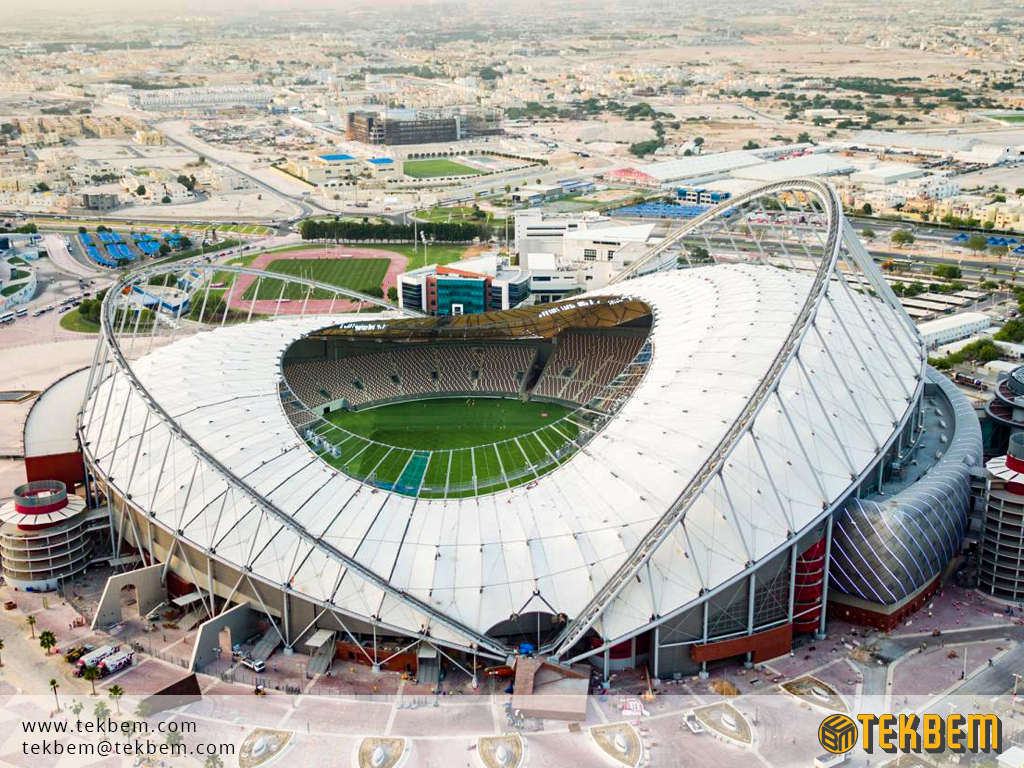

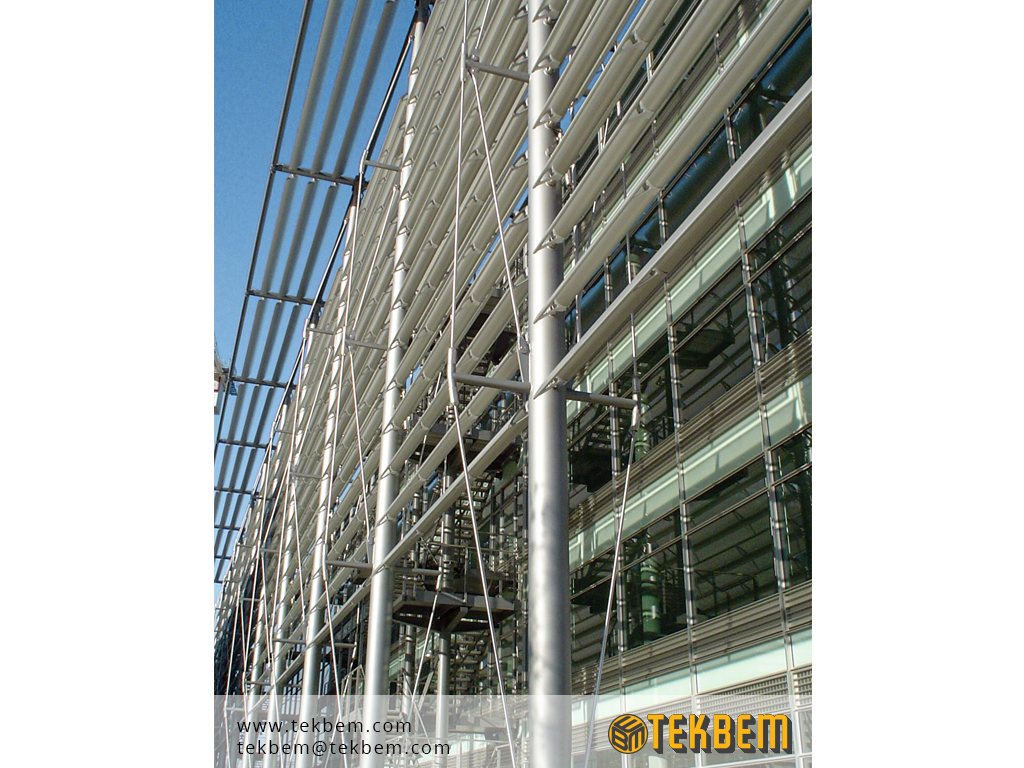

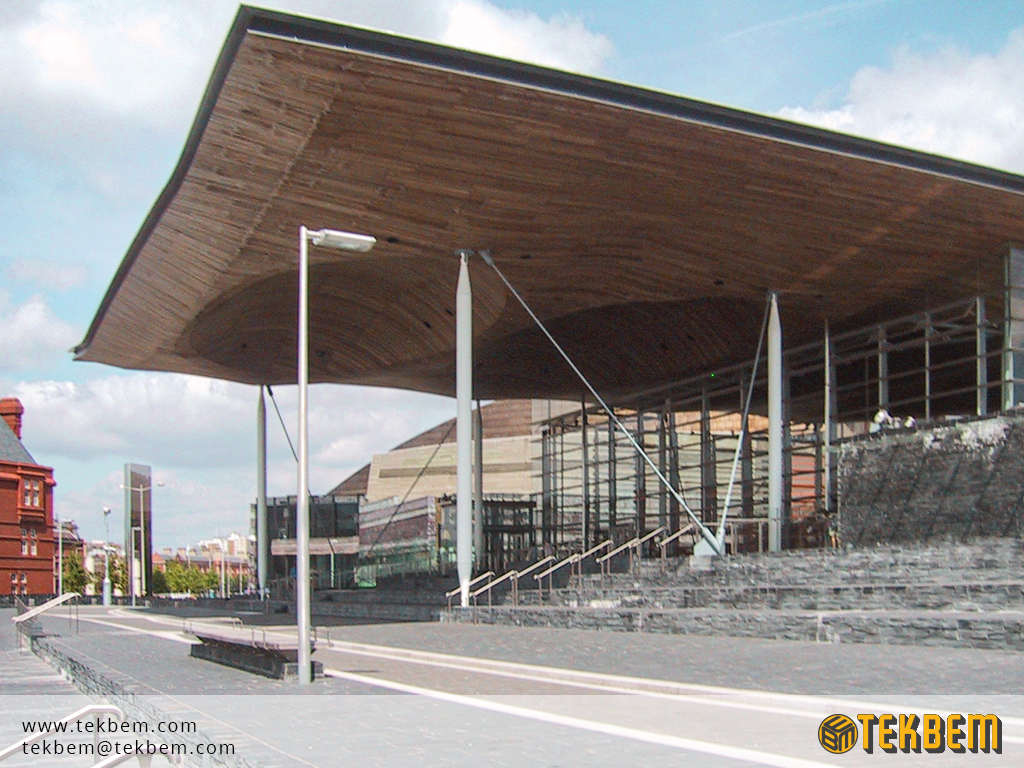

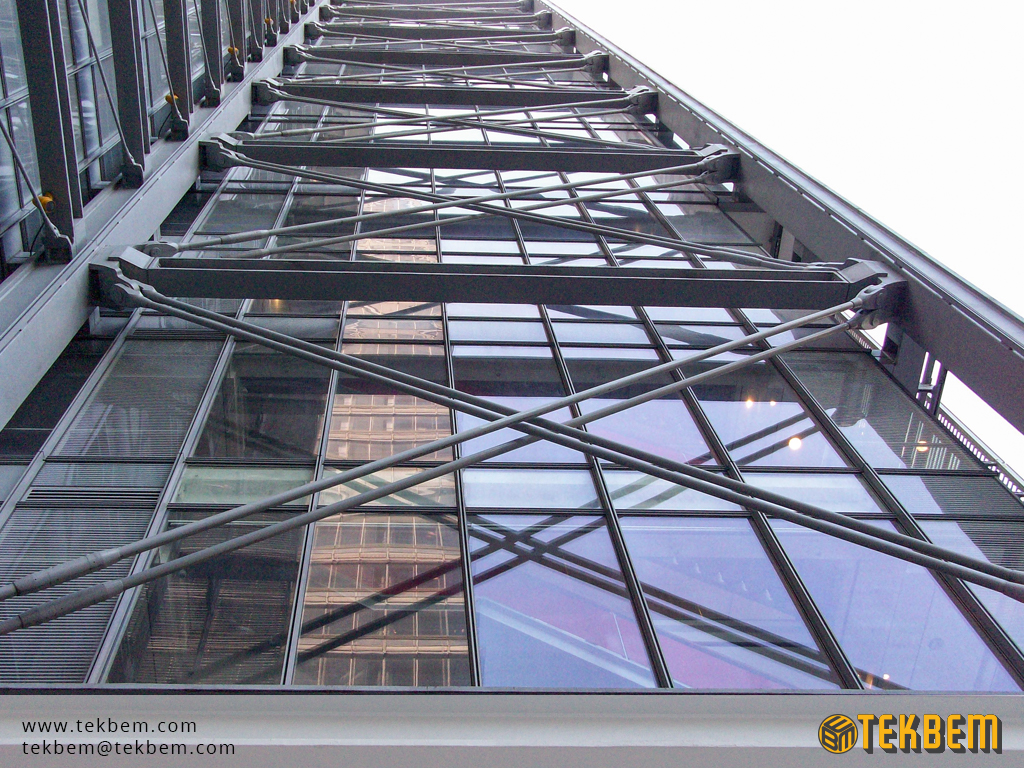

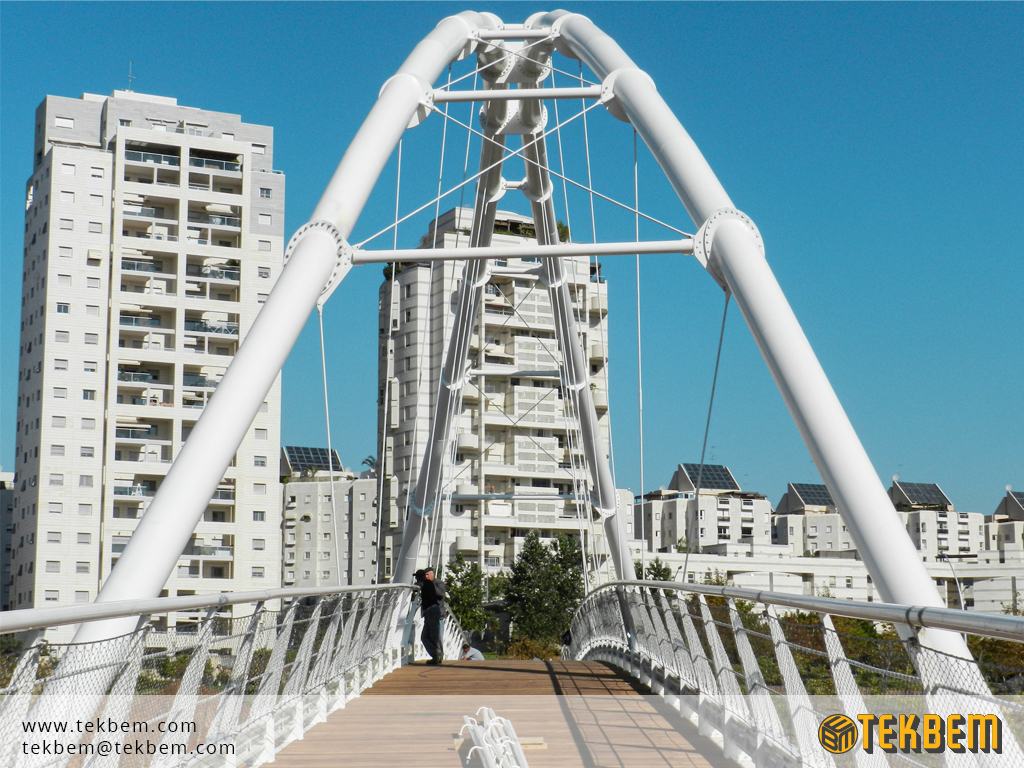

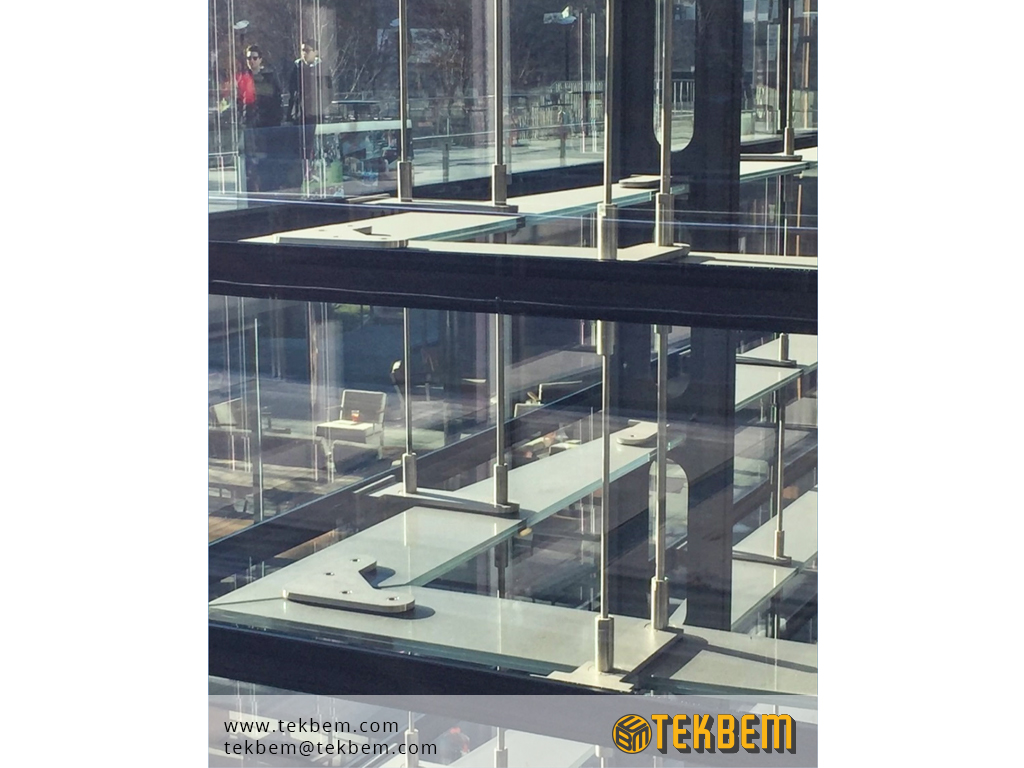

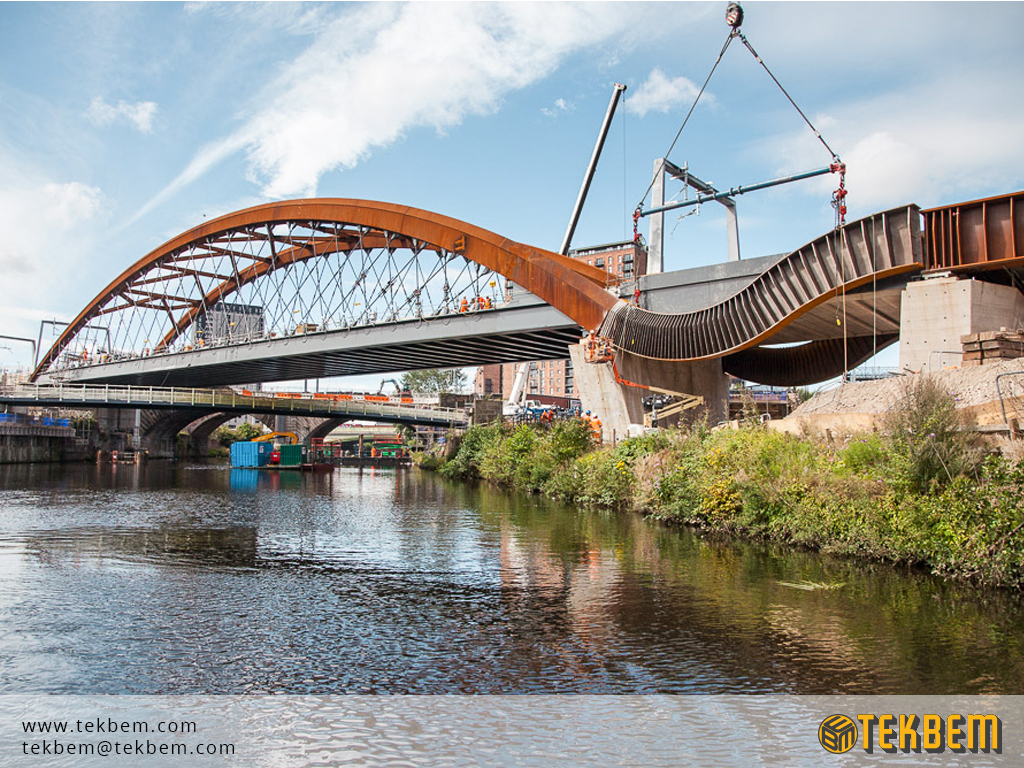

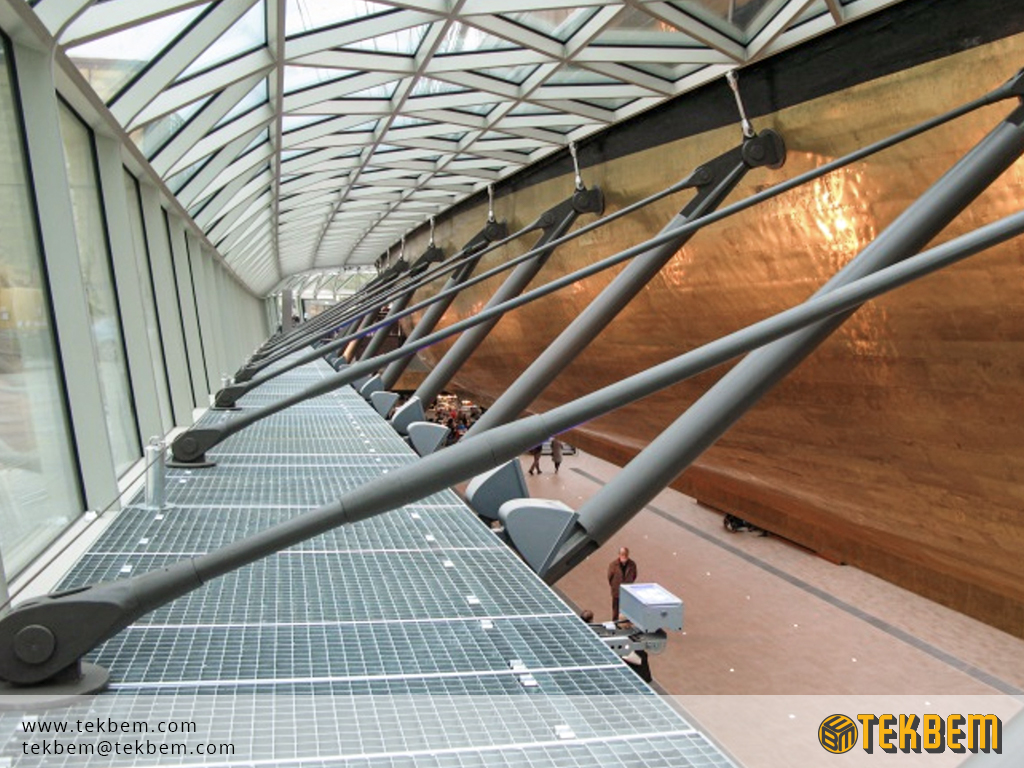

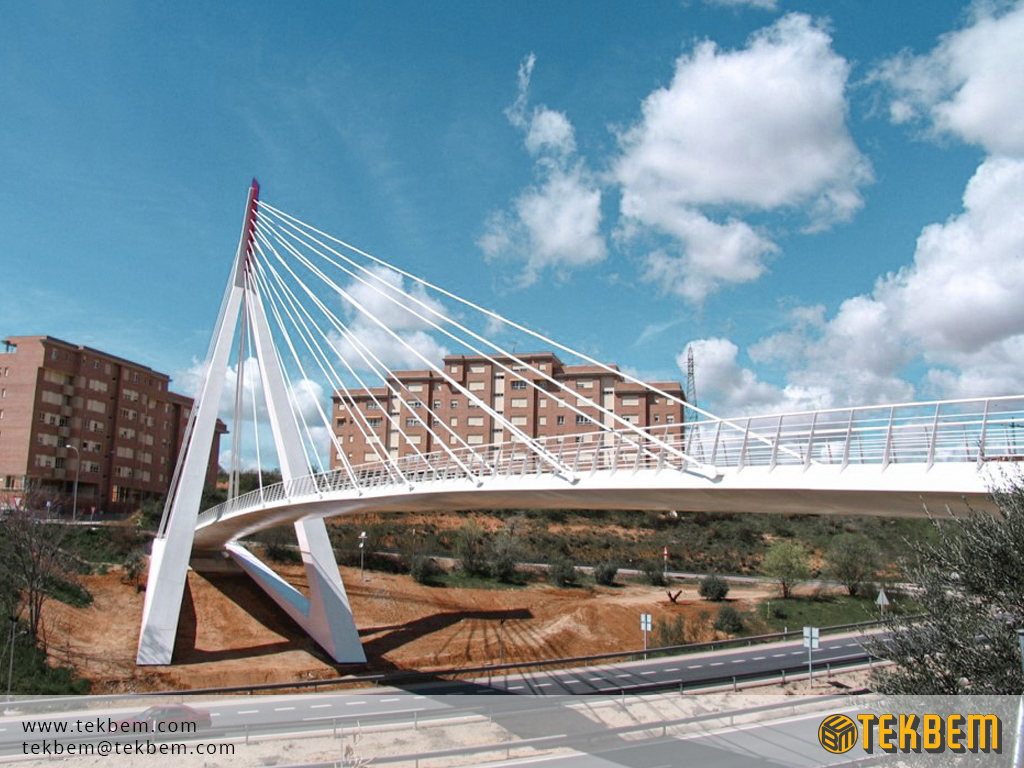

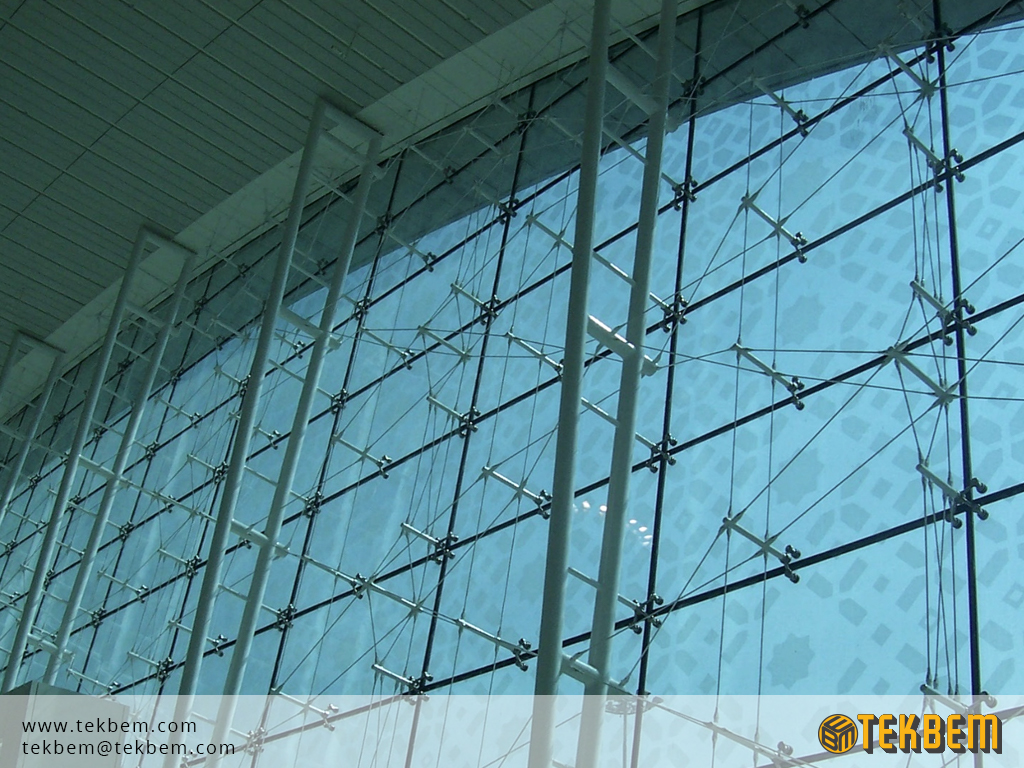

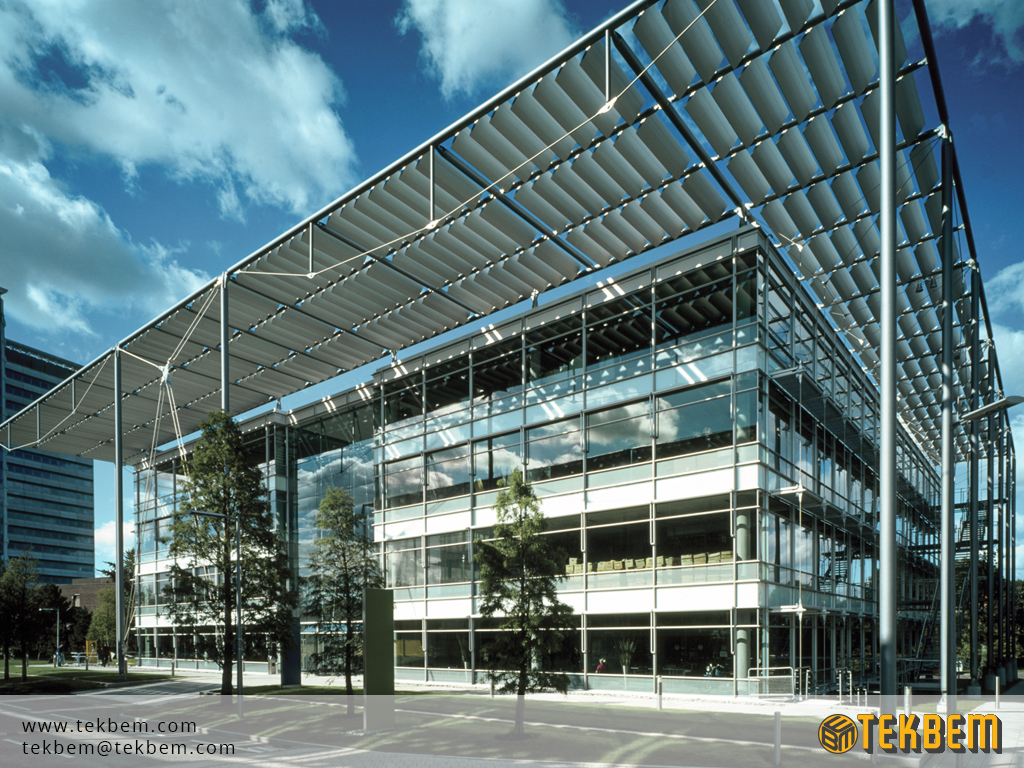

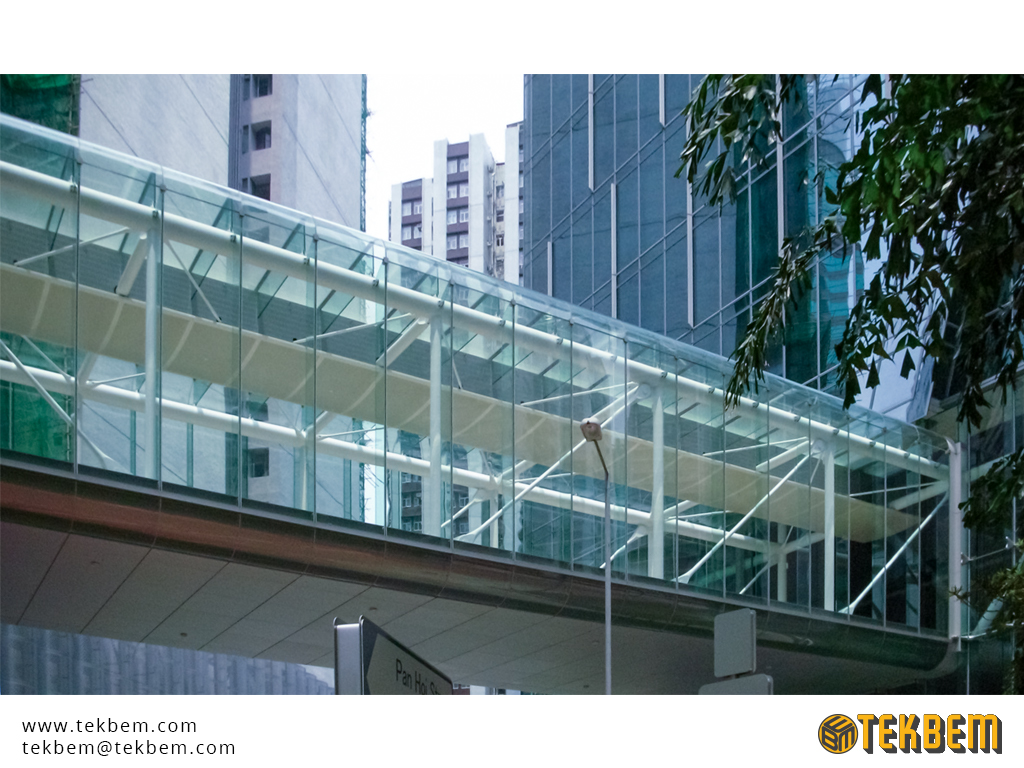

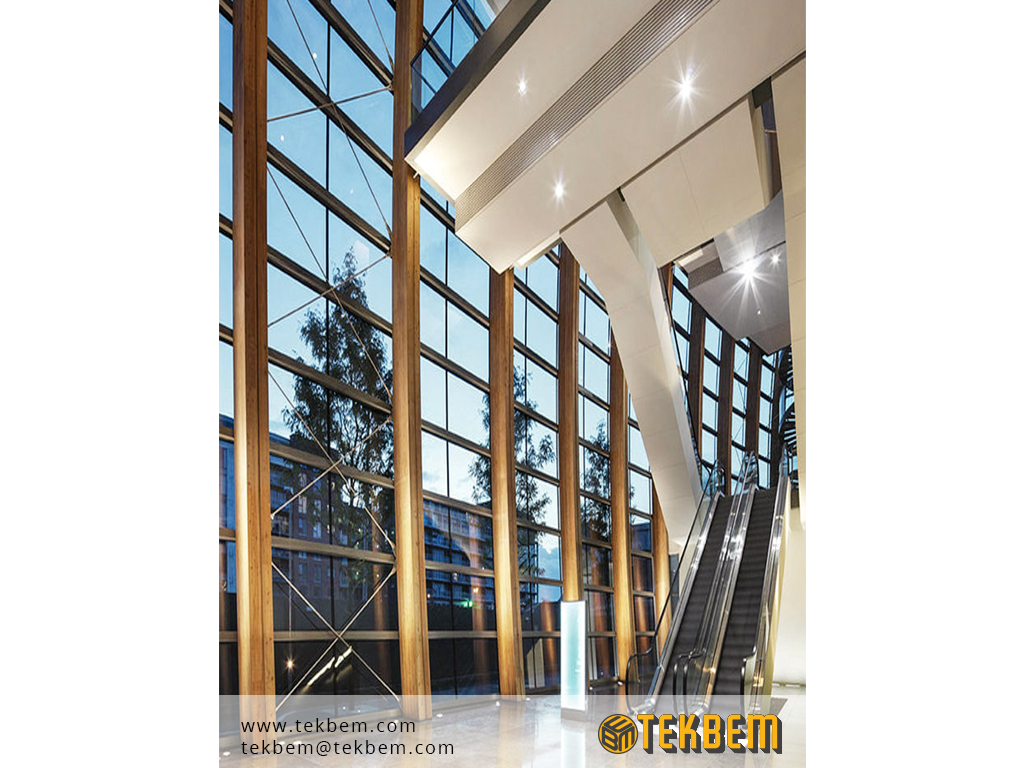

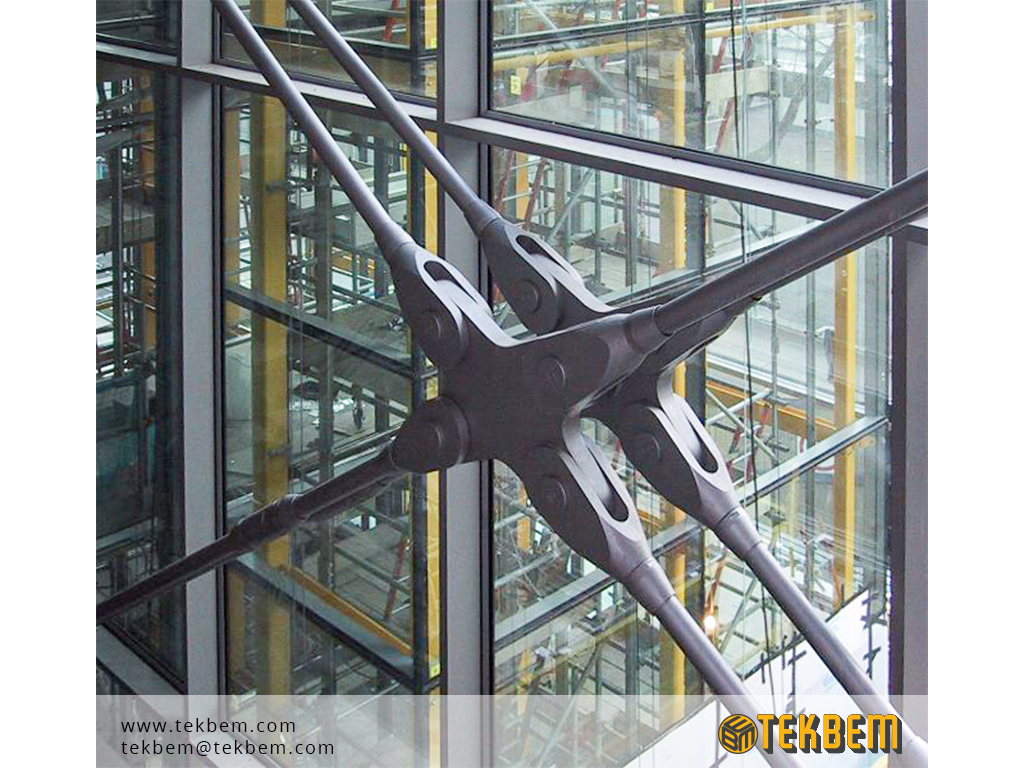

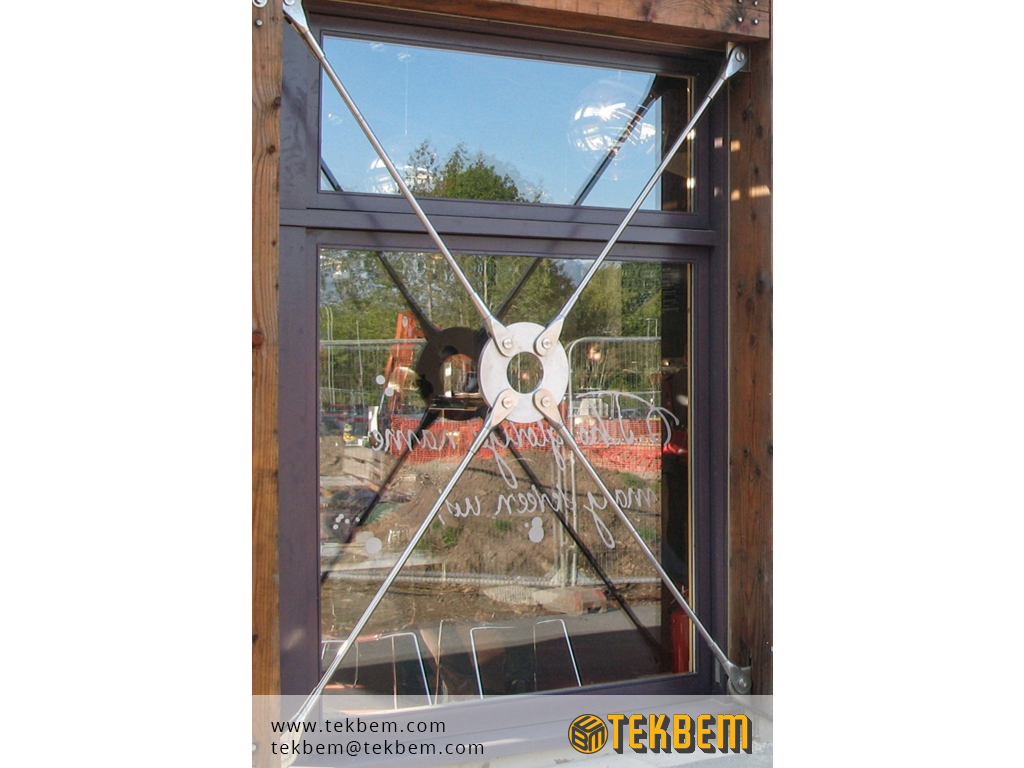

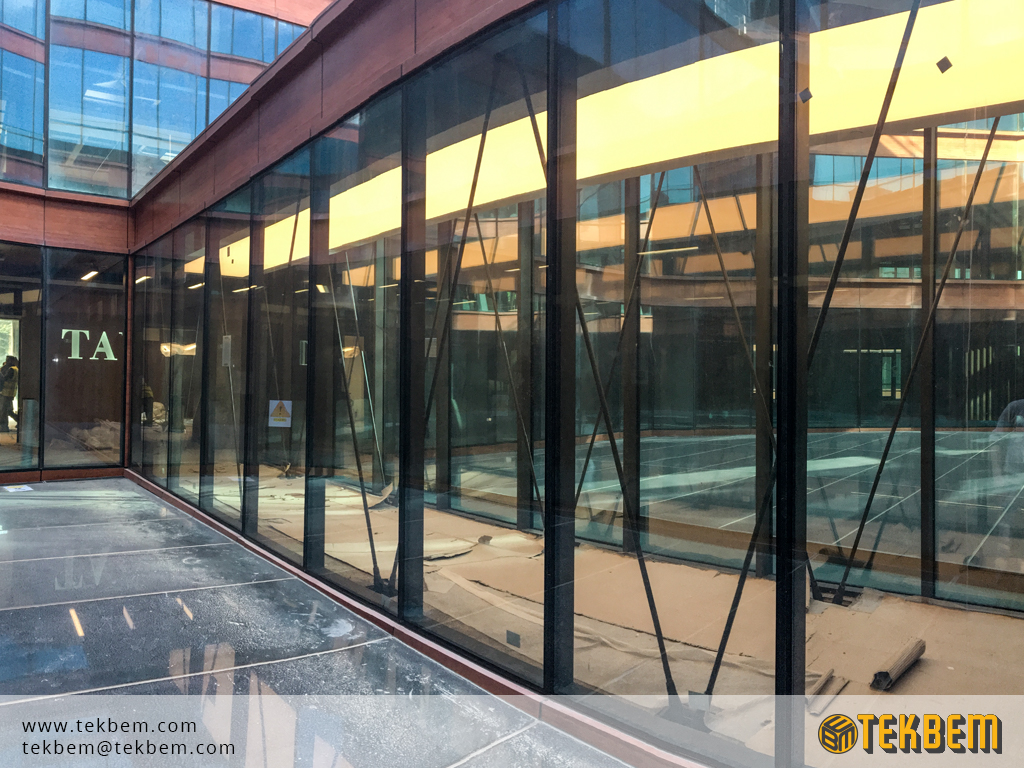

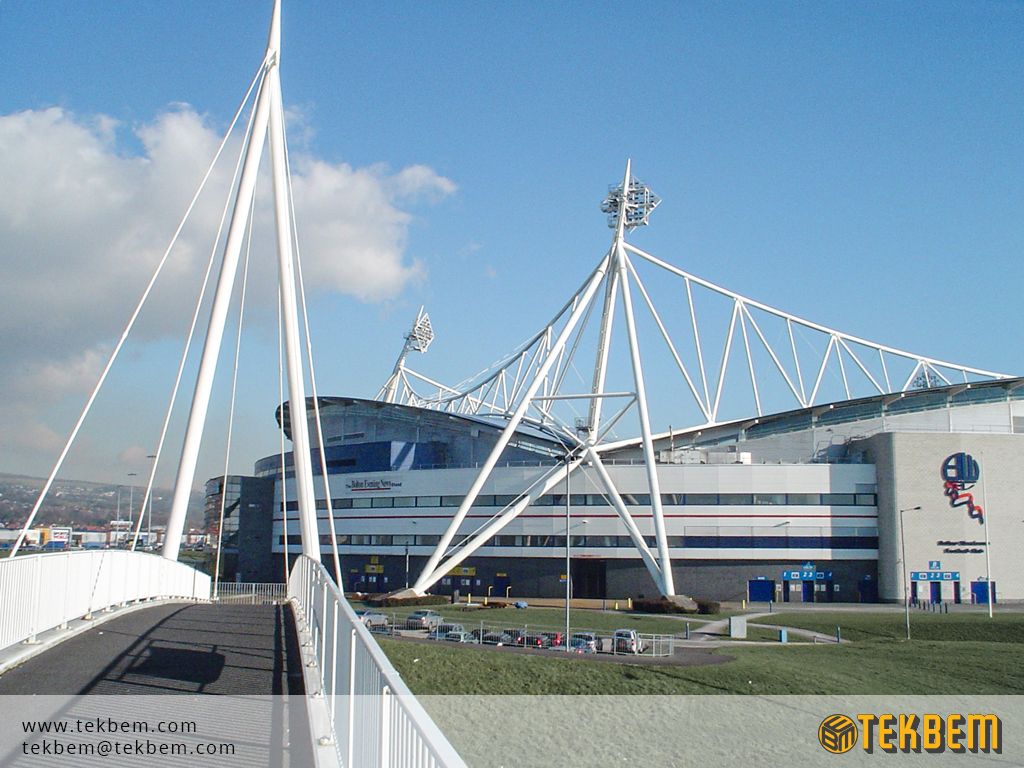

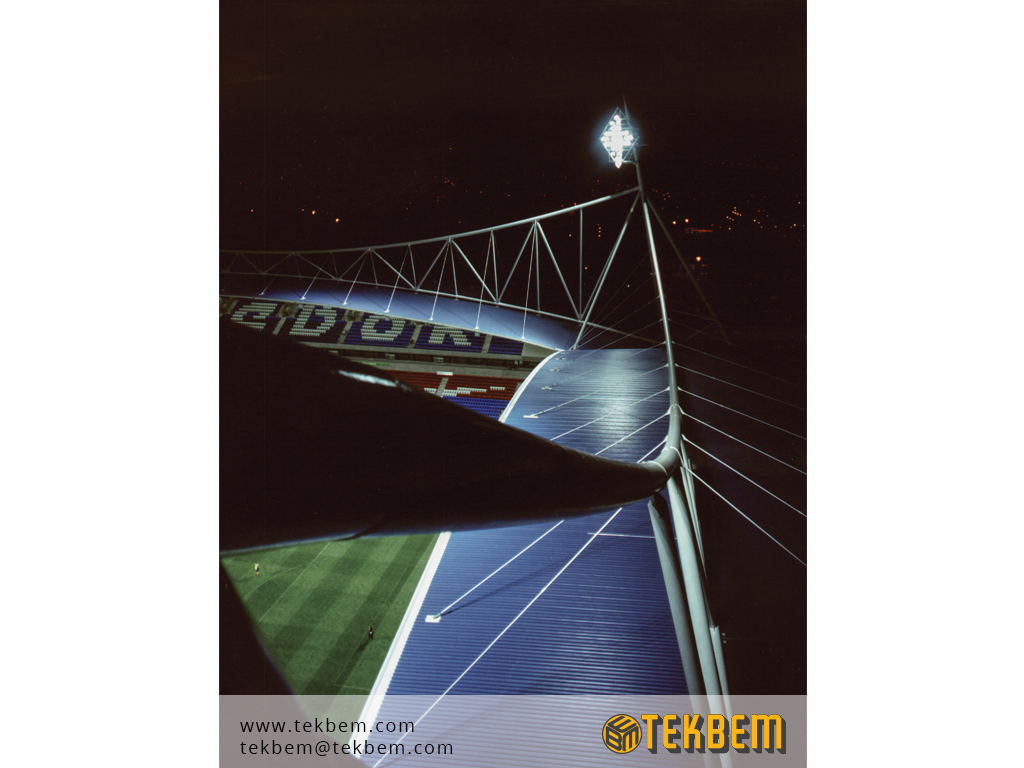

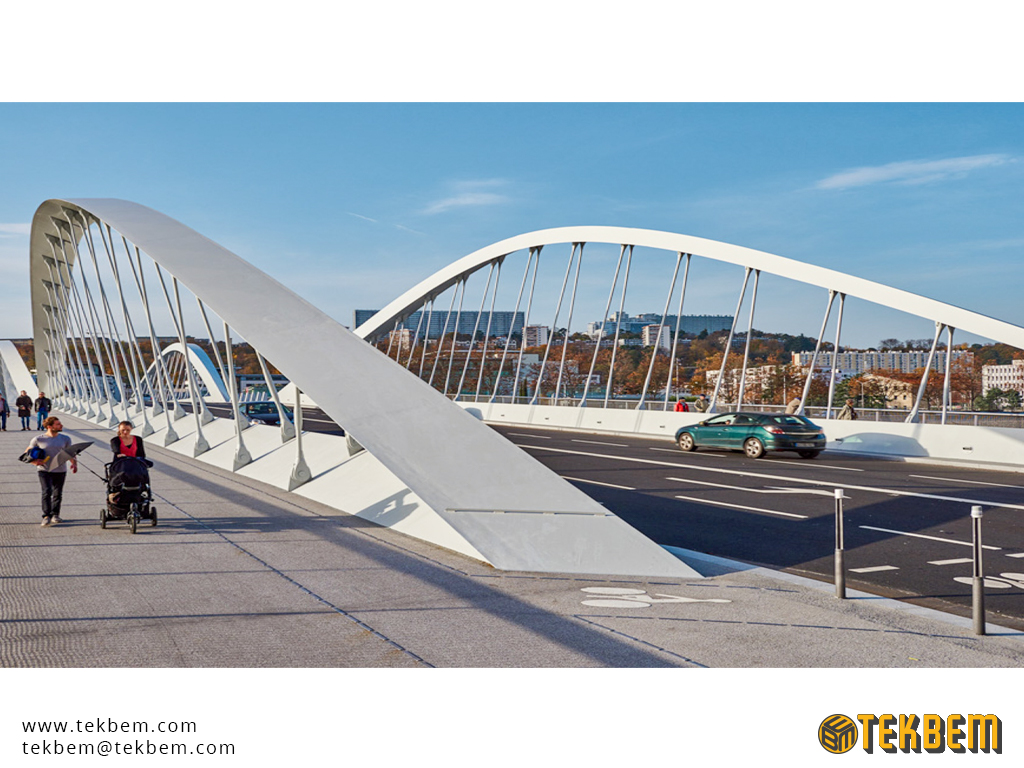

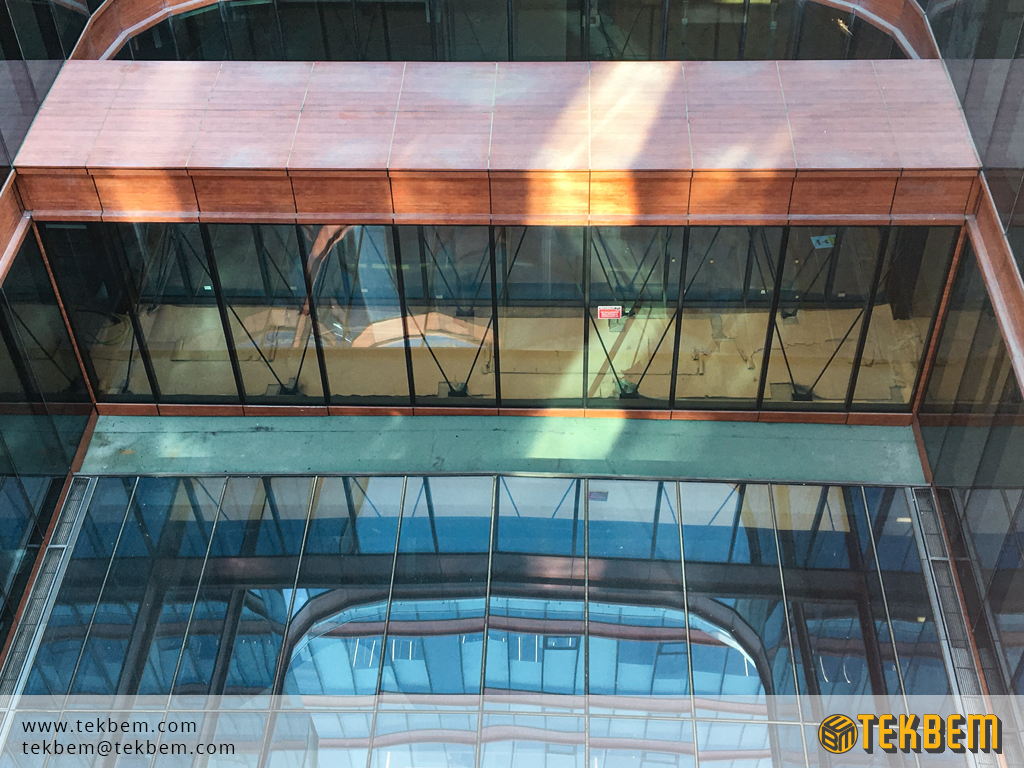

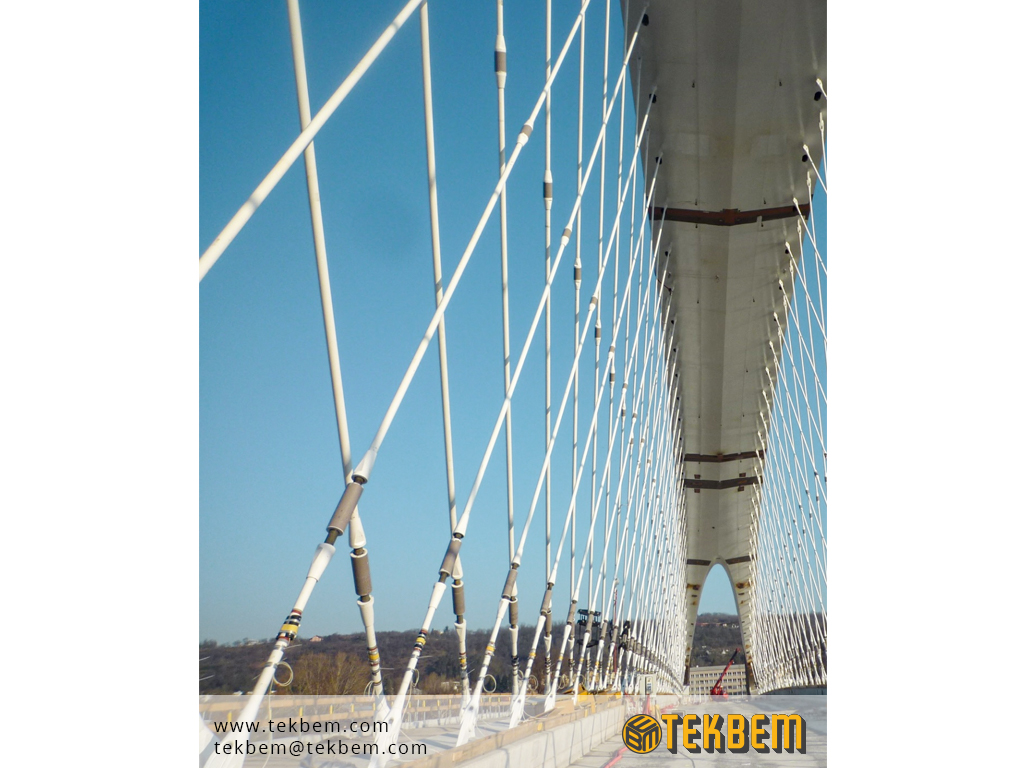

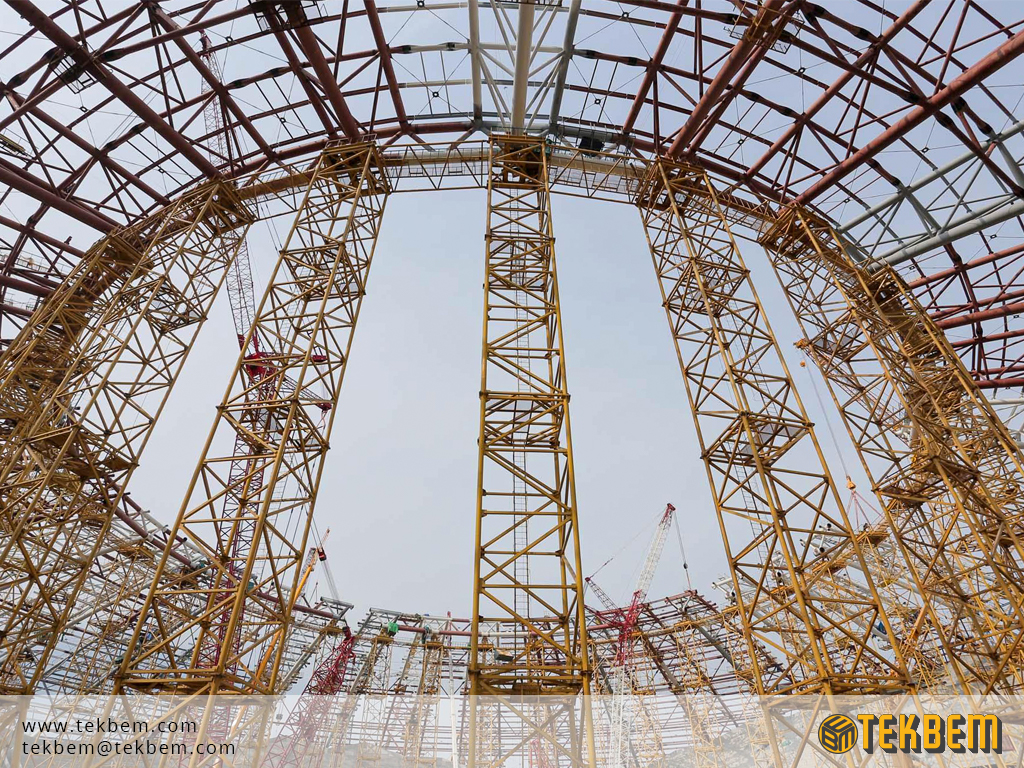

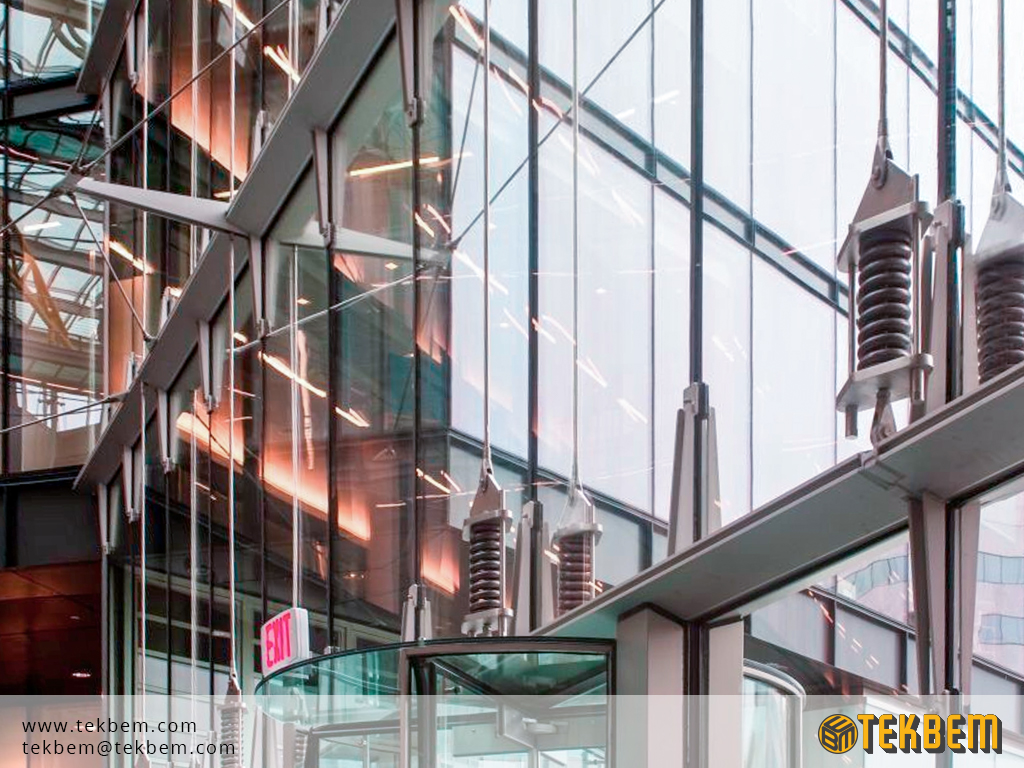

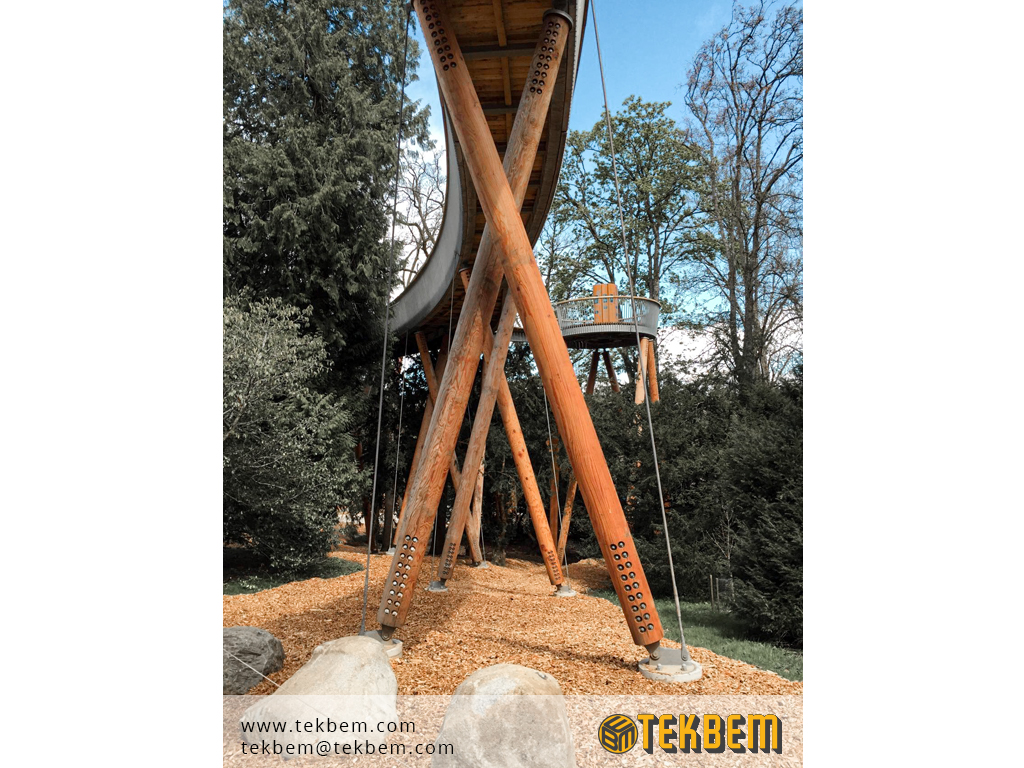

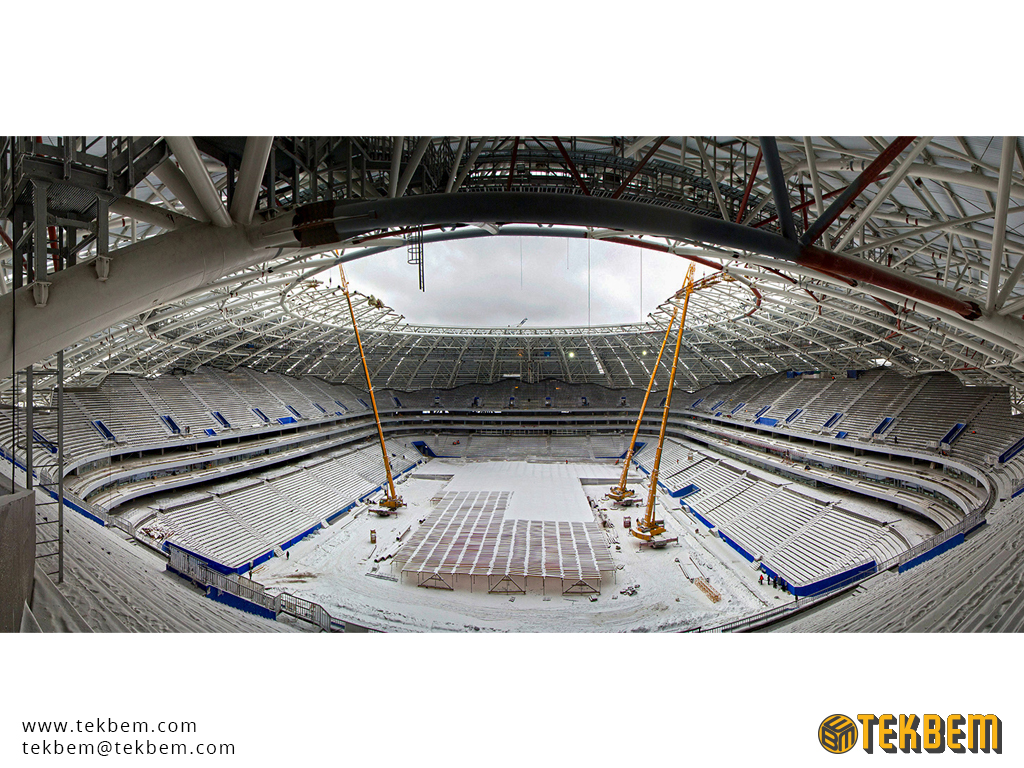

Gergi çubuklarının en yaygın uygulamaları askılar, destekler, çapraz bağlantılar ve rijitlik makası uygulamalarıdır.

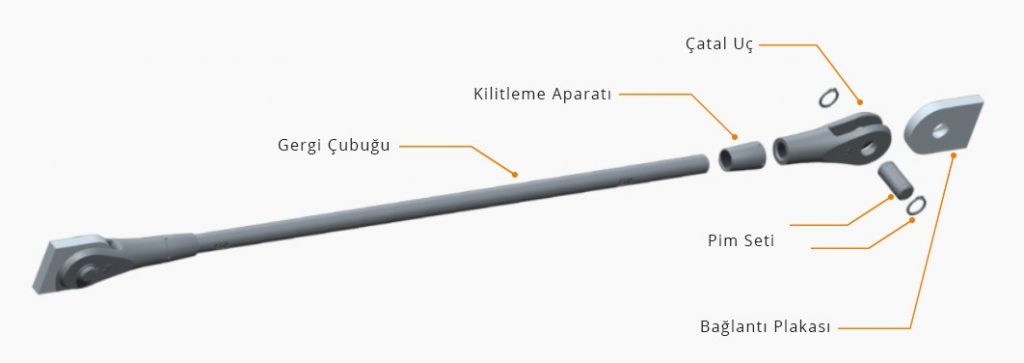

Mimari Gergi Çubuğu ve Bağlantı Parçalarına Örnek

Bağlantı Aksesuarları

Örnek görselde görülen bağlantı parçalarından bazıları aşağıdaki gibidir, gergi sistemleri talep üzerine özel bağlantı parçaları ile birlikte de temin edilebilmektedir.

Manşonlar

Manşonlar (turnbuckle veya coupler), 6-12 metre uzunlukların yeterli olmadığı yerlerde gergi çubuklarının boylarını arttırmak üzere ve/veya gergi çubuklarını ön germek, sahada uzunluk ayarlamak için kullanılırlar. Bu ürünler boru tipi işlenmiş parçalar olup uygulama amacına istinaden farklı şekillerde imal edilebilirler.

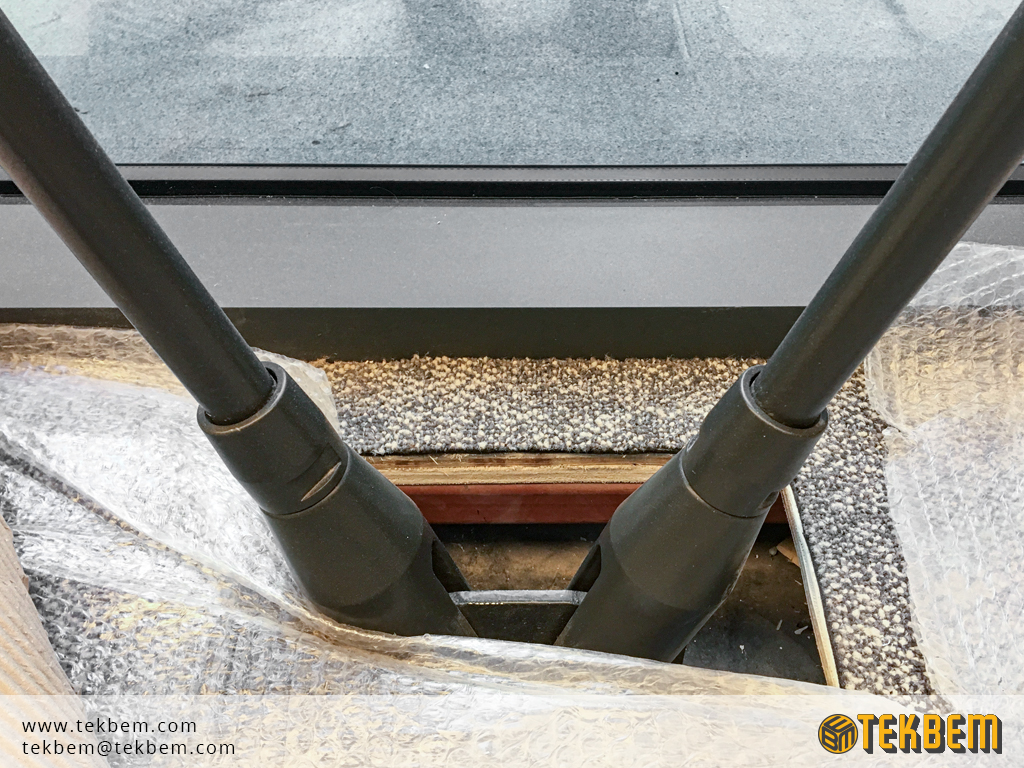

Uç Bağlantılar (Gergi Sonlandırmaları)

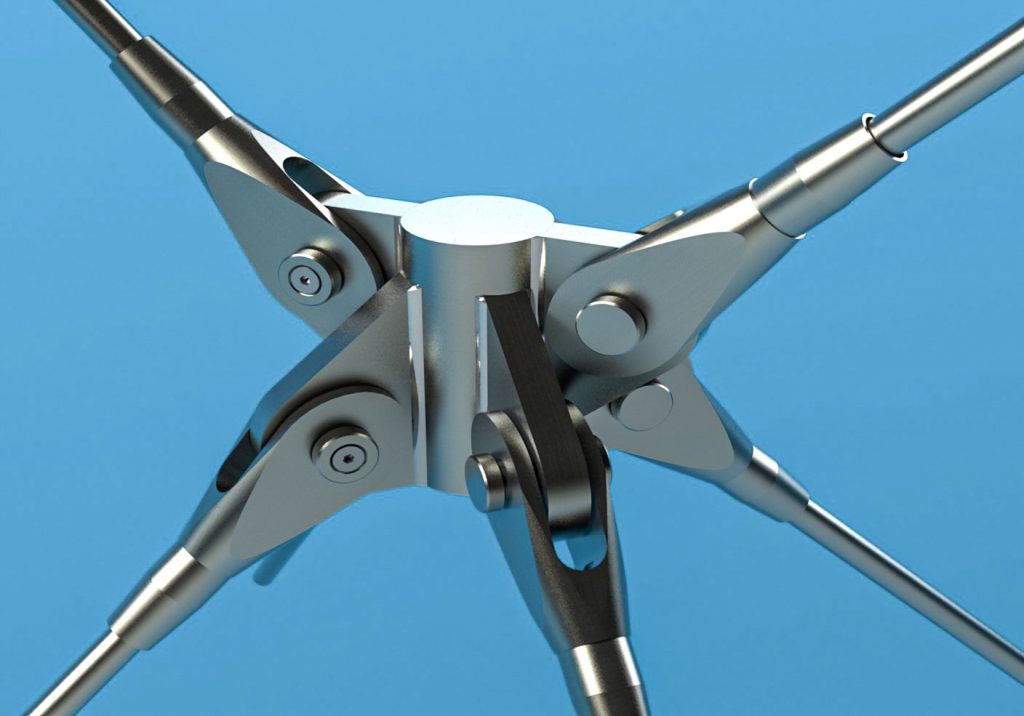

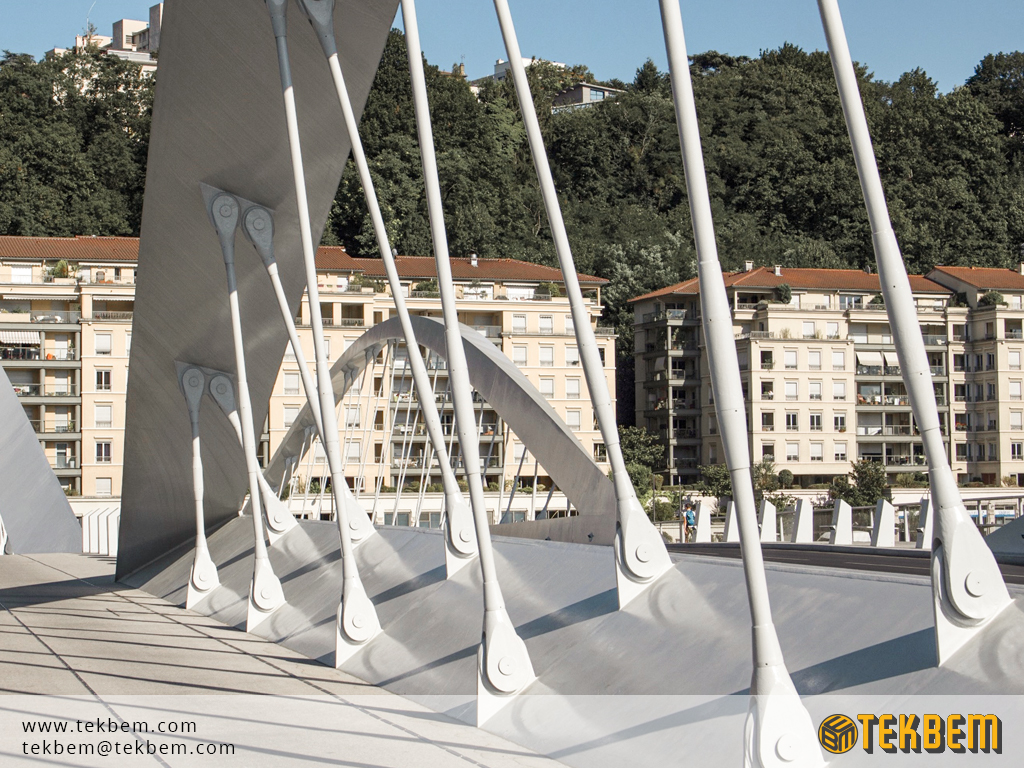

Standart olarak iki tipi (çatal, plaka) bulunan sonlandırma bağlantıları mapa veya İngilizce olarak “fork end” olarak adlandırılırlar. Gergi sisteminin taşıma kapasiteleri özellikleri göz önünde bulundurularak tasarlanmış ve uygun malzemelerden imal edilmişlerdir.

Pimler

Pimler gergi sistemini yapı ile bağlayan parçadır. Kepleriyle birlikte “pin barrel” olarak tanımlanır ve kullanılırlar. Kepler gömme vidalar ile pimlere sabitlenirler.

Kilit Somunları

Kilitleme somunları, gergi sonlandırmalarını istenilen pozisyona sabitleme ve gergi sisteminin üzerindeki dişleri gizleme işlevi görür. Görsel kompozisyonun önem teşkil etmediği durumlarda bağlantı elemanları azaltılabilir ya da standart altıgen somunlar kullanılabilir.
