Ard Germe Malzemeleri Tedariki

Ard germe malzemeleri, ankraj, halat ve kılıf olarak üç ana başlık altında toplanabilir ve uygulama şekline göre farklılık göstermektedir.

Şerbet Enjeksiyonlu Sistemlerin Tedariki

Türkiye ve dünyada en çok kullanılan ard germe sistemidir. Şerbet Enjeksiyonlu Ard Germe Sistemleri ile ilgili daha detaylı bilgiye sol taraftaki menüden ulşabilirsiniz.

Öngermeli Halat

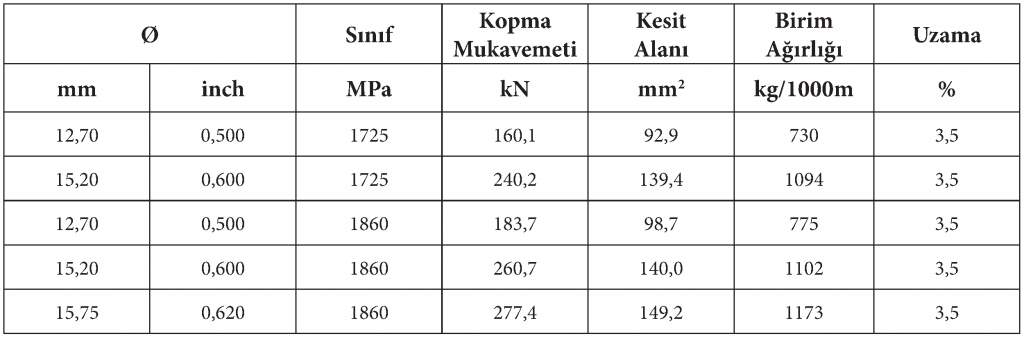

EN 10138-3, ASTM A416/A416M-10 standartlarında üretilen ön-germeli çelik halat ürünlerimizin çeşitleri ve mekanik özellikleri aşağıda belirtilmiştir.

Ankrajlar

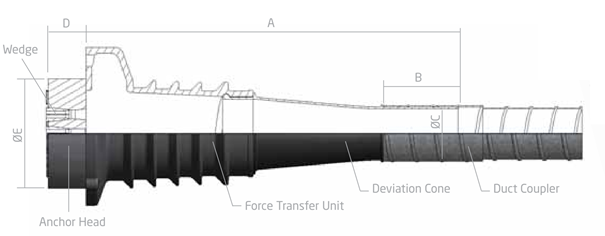

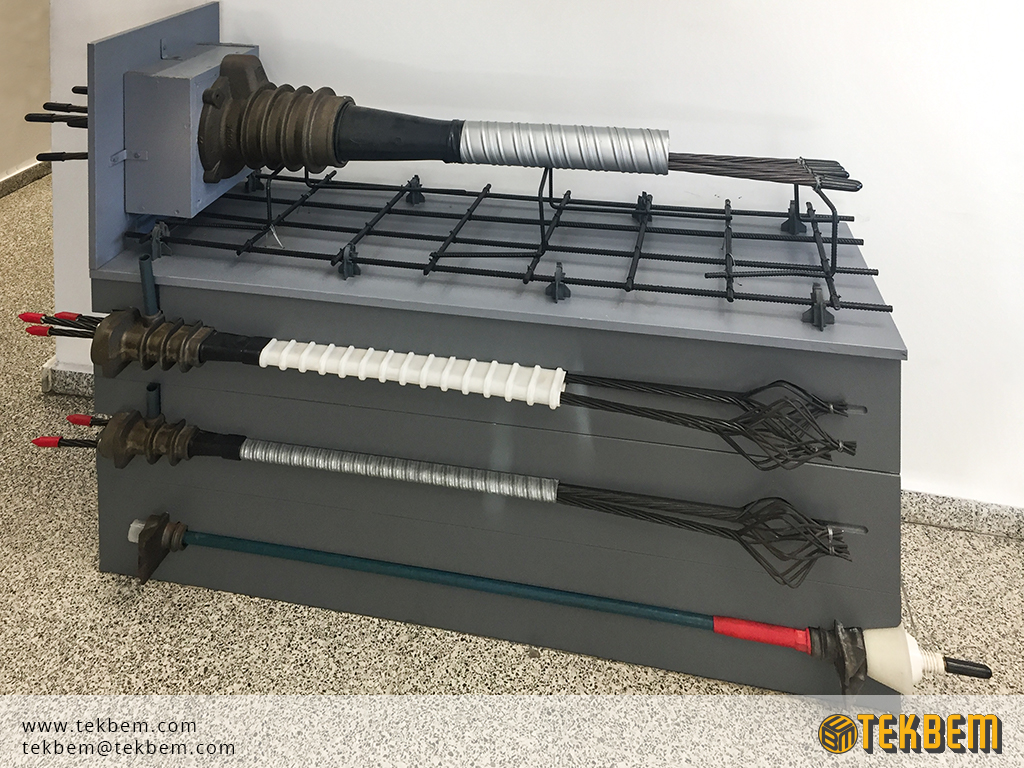

Ard germe malzemeleri arasında en önemli ürün olan ankrajlar, kama, kama yuvası, ankraj başı ve trompet (konikten) oluşan dört parçalı bir sistemdir. Proje çerçevesinde set olarak temin edilmektedir.

XM Ankrajlar

Bu ankrajların tasarımı temel olarak kiriş veya köprülerdeki boyuna tendonlar için yapılmıştır.  Dolayısıyla geniş olarak tasarlanan CCL XM ankrajlar, ihtiyaç çerçevesinde aktif ya da pasif ankraj olarak kullanılabilirler.

XM Kaplin Ankrajlar

Sürekli köprü tabliye inşaatında, inşaat ilerledikçe öngerme halatlarının uzaması çok önemlidir.  Germenin ilk aşaması standart ankrajlarda olduğu gibi yapılır, sadece ankraj başlığının yerini manşon halkası alır.  İlk aşama germe ve şerbetleme bittikten sonra ikinci aşama halatlar kamalara sürülür.  Halat, döküm esnasında beton girmesini de engelleyen şekillendirilmiş trompetten kulanılır.

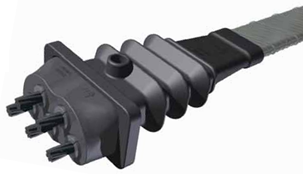

XF Ankrajlar

CCL XF Ankrajları düz bir sistem olup genellikle döşemelerde ve enine köprü tabliyelerinde kullanılırlar.  Aynı zamanda transfer kirişlerinde, muhafaza yapılarında ve diğer yapılarda hem 12.70 mm hem de 15.20 ve 15.70 mm halatlarla kullanılır.  Sistem, plastik veya çelikten yapılmış düz veya oval kılıf içerisinden geçen çıplak halatları bağlar.  Bu halatlar tekli kriko kullanılarak ayrı ayrı gerilirler.

XT Ankrajlar

Bu ankrajlar ağırlıklı olarak tank, rezervuar ve silo gibi dairesel muhafaza yapılarında kullanılırlar ve tekli krikolar kullanılarak gerilirler.  Tendonun tasarımı ankrajın canlı ucunu pasif uca sabitleyerek aynı zamanda manşon ankrajı olarak da hareket etmesine izin verir.  Bu ankrajların gövdesi tek parça döküm olup kompakt ve bağımsız olmasını sağlar.

Koruge Kılıflar

Ard germe malzemeleri arasında önemli bir yer tutan koruge kılıflar, metal veya polietilen olarak temin edilir. Koruge kılıflar ard germeli elemanlar arasında boşluklar oluşturmanın en ekonomik yoludur.  Korozyona karşı ikincil bir koruma ve halatlar ile beton arasında iyi bir bağ oluştururlar.  Korozyona karşı birincil koruma şerbetleme ve betonun kendisi tarafından oluşturulurken ikinci koruma ise kılıf ve onun halata sağladığı koruyucu bariyerdir.

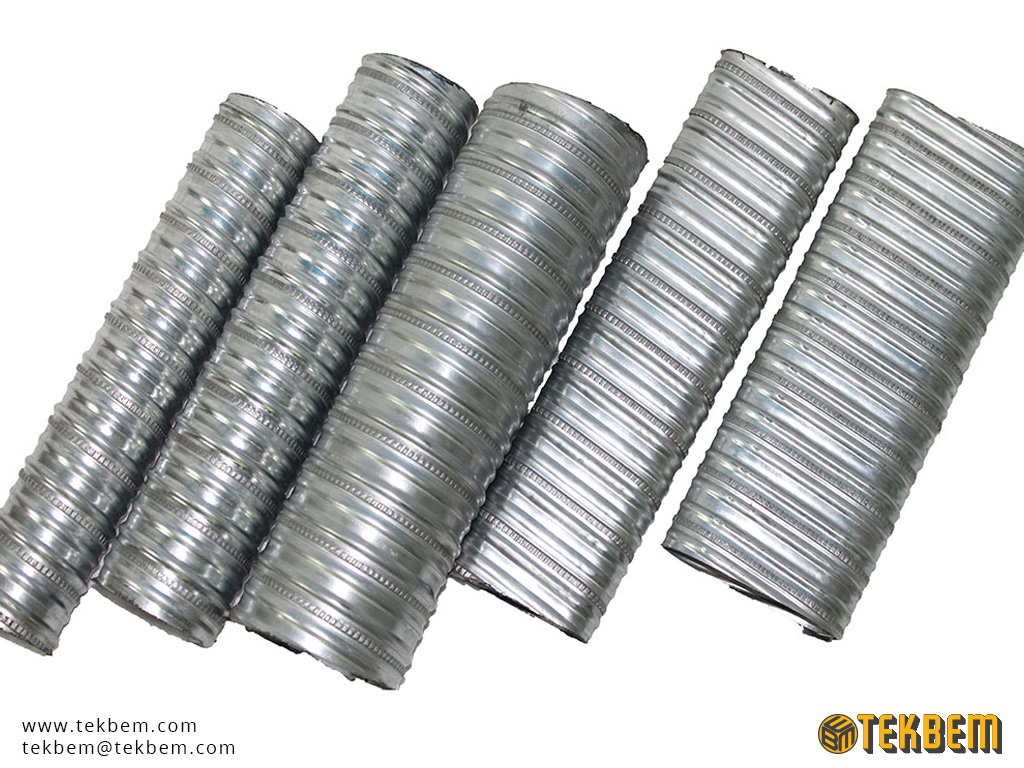

Metal kılıfların değişik türleri vardır.  Kıvrılmış EN 10139 – 1999 kalite sacdan imal edilir ve galvanizli olarak tedarik edilirler.  Aşağıdaki türleri mevcuttur:

• CE standartlarına göre EN 523-524 ile uyumlu,
• 0.3, 0.4, 0.5 ve 0.6 mm kalınlıklarda.

Polietilen kılfıların çok çeşitleri vardır.  Bunlar FIB Standartlarına göre H.D.P.E. malzemeden ekstrude edilerek yapılırlar.  Polietilen kılıfların aşağıdaki türleri mevcuttur:

• 2.00,  2.50, 3.00 ve 3.50 mm kalınlıkta bükülmüş kılıflar

Yağlı Kılıflı Ard Germe Malzeme Tedariki

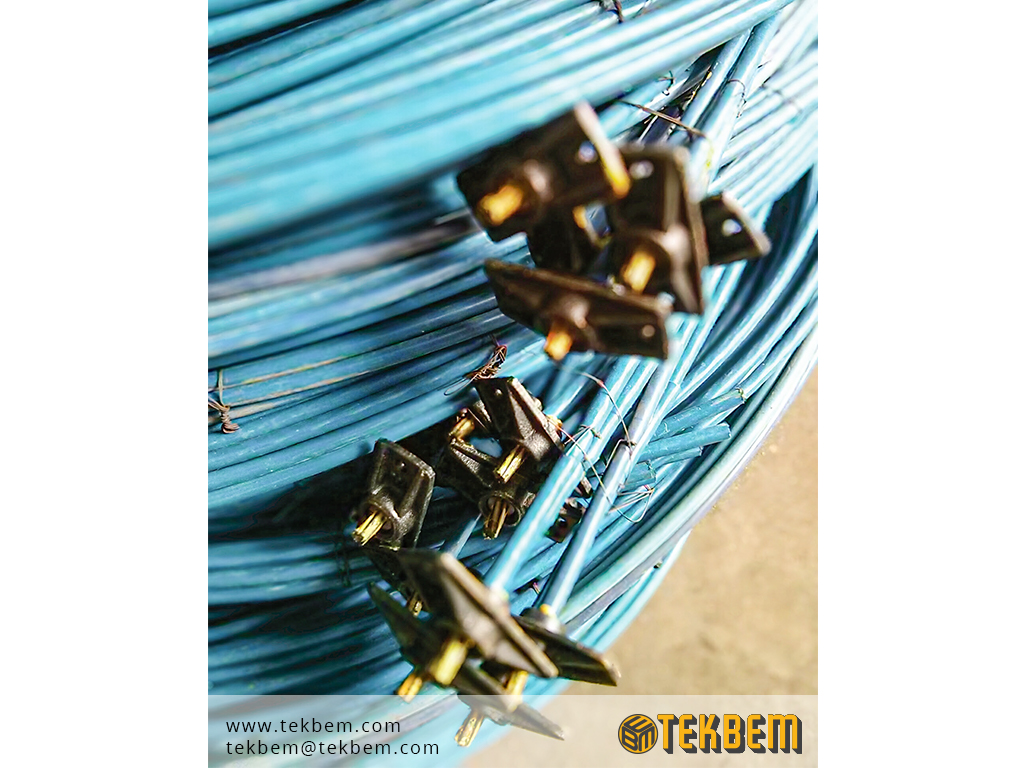

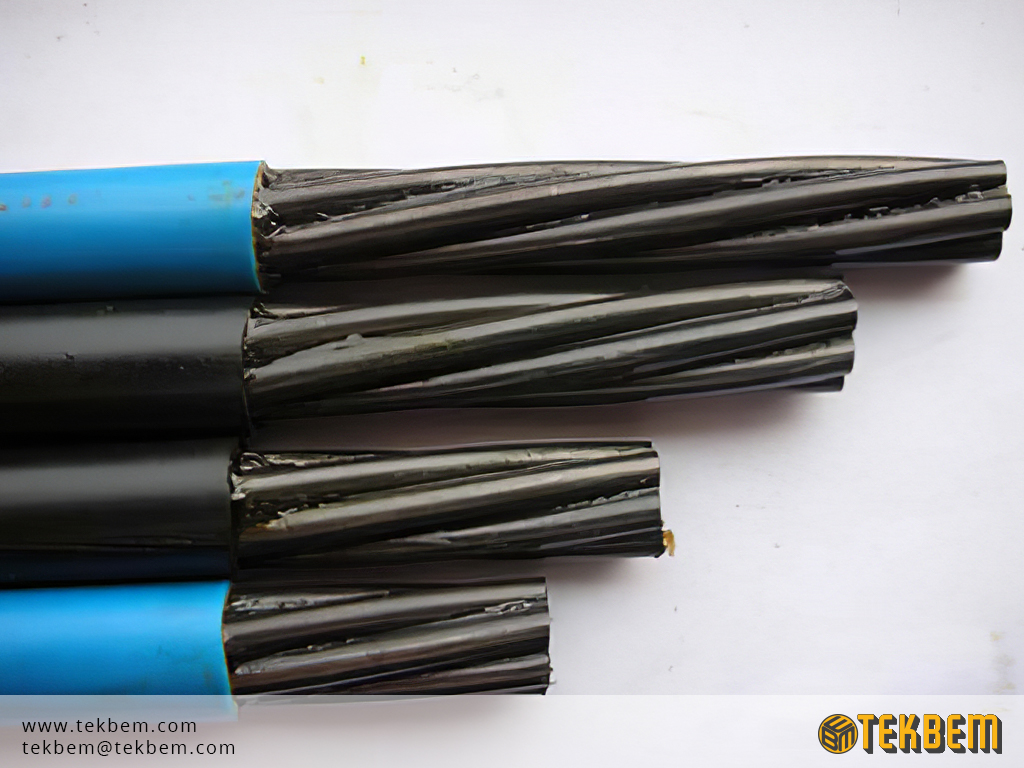

Yağlı Kılıflı Öngerme Halatı

Bu sisteminin tamamı bir set olarak değerlendirilebilir. Proje çerçevesinde hazırlanarak sahaya kuruluma hazır şekilde sevk edilebilir.

Yağlı Kılıflı Ard Germe Sistemleri ile ilgili daha detaylı bilgiye sol taraftaki menüden ulaşabilirsiniz.

Halat Özellikleri

• Tek halatlı yağlı kılıflı ard germe tendonlarında kullanılan 12.7 mm nominal çapa sahip Class II (Grade 270) 7 telli düşük gevşemeli halatlar IS 14268:1995 (2013) standartlarına uyumlu olmalıdır
• Halatın bölgesel çelik alanı: 98.7 mm²
• %0.2 Deney Yükü: min. 165.3 kN
• Kopma Direnci: min. 1860 N/mm²
• Kopma Kuvveti: min. 183.7kN
• Elastiklik Katsayısı: min. 196,500 N/mm²
• Minimum Uzama: 600 mm ölçüm boyu için %3.5
• 1000 saate gevşeme: %70 Minimum Azami Gerilme Gücünde %2.5’ten daha az
• Çıplak Halatın Nominal Kütlesi: ~0.775 kg/m

Kılıf Özellikleri

• Kılıf Malzemesi: Polietilen veya polipropilen
• Minimum Yoğunluk: 0.941 gram/cm³
• Minimum Kalınlık: 1.27 mm
• İç Çap: Halatın minimum çapından en az 0.76 mm daha büyük
• Görünüm: Kılıfın dış yüzeyi yuvarlak ve pürüzsüz olmalıdır ve içteki halatı dışarıdan belli etmemelidir
• Kapsama: Ard germe olacak uzunluk boyunca kesintisiz olmalıdır, çimentoyu içine geçirmemeli ve açıkta halat bırakmamalıdır.

Gres Kaplamanın Özellikleri

• Gres kaplama ön germe çeliğine korozyona karşı koruma sağlamalıdır
• Halat ile kılıf arasında yeterli yağlama sağlamalıdır
• Maruz kalınması beklenen sıcaklık aralığında akışkanlığa karşı dirençli olmalıdır
• Maruz kalınması beklenen en düşük sıcaklıkta sürekli kırılgan olmayan kaplama sağlamalıdır
• Kimyasal olarak dengeli ve ön germe çeliği, donatı çeliği, kılıf malzemesi ve beton ile kimyasal tepkimeye girmemelidir
• Uygun nem sökücü ve korozyon durdurucu özelliklere sahip bir bileşim olmalıdır
• 12.7 mm çapında halat için ön germe çeliği üzerindeki gres kaplamanın minimum ağırlığı her 30.5 m için 1.14 kg’dan az olmamalıdır (37.4 gr/m)
• Kaplama malzemesi halat ile kılıf arasındaki boşluğu tendon boyunca tamamen doldurmalıdır

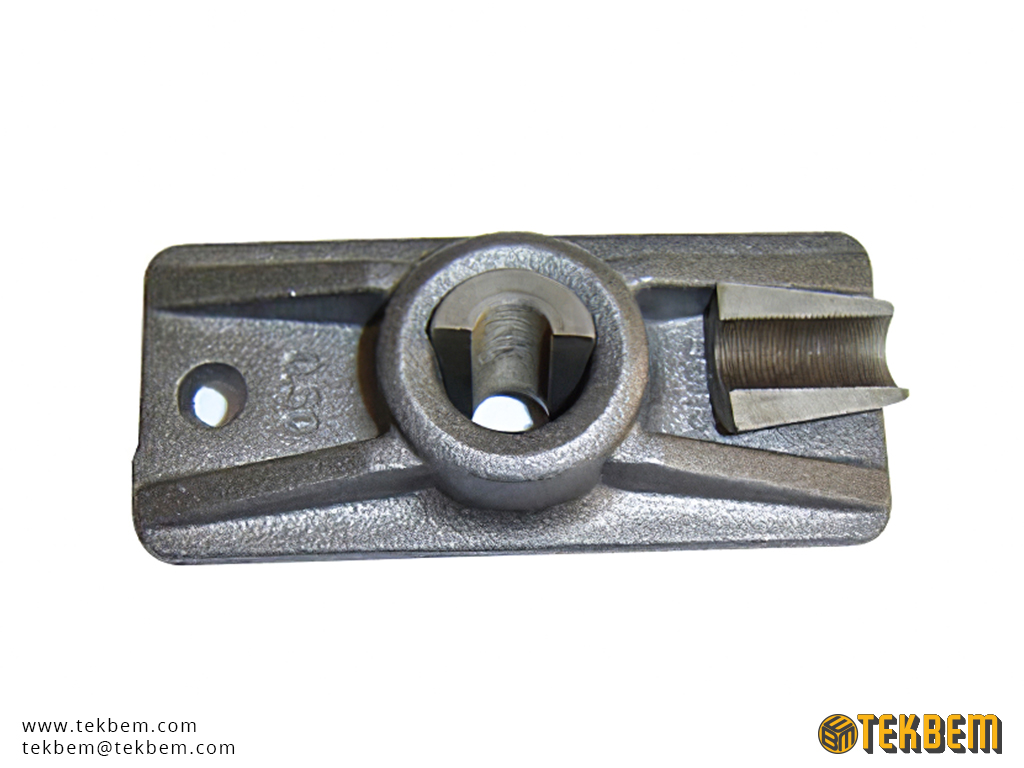

Ankraj Plakaları

A. Grafit Türü (ASTM A247 Plate I & III’e göre)
I. Form I & II (Küremsi tür)
II. Dağılım A (Düzenli Dağılım)
III. Boyut: 6 – 8
B. Yumrulaşma: %90 – 95
C. Karbit: %3’ten az
D. Perlit: %35 – 40

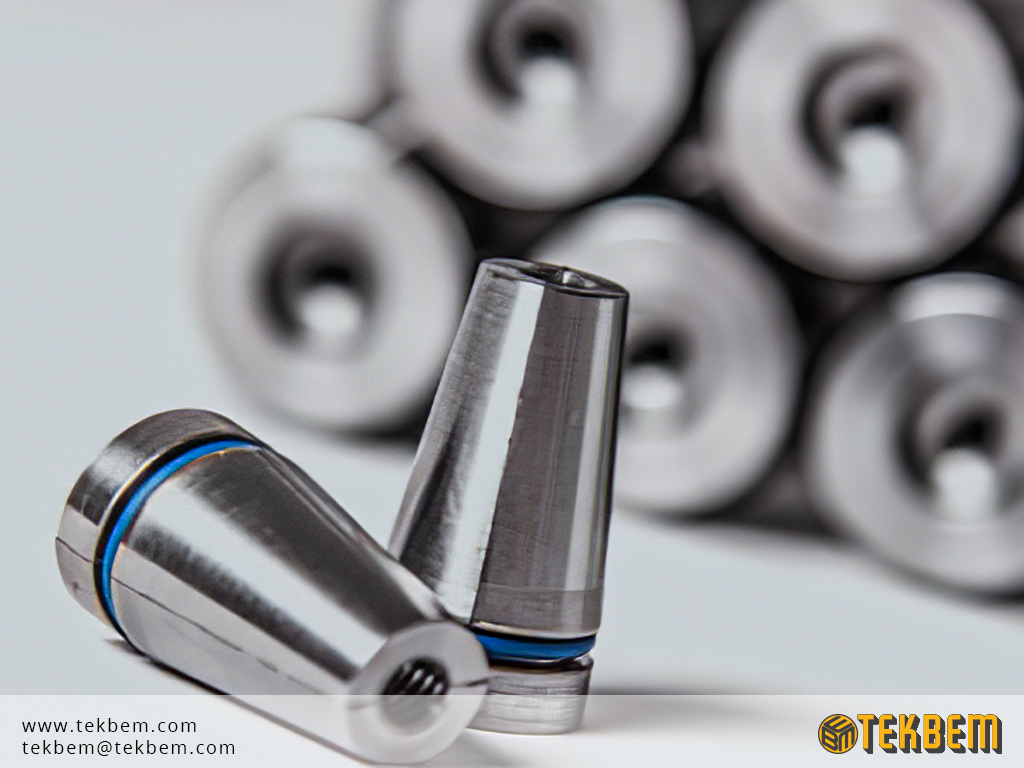

Kamalar

Sertlik
1. Yüzeyde: 56 – 65 HRC
2. Çekirdekte: 40 – 46 HRC

Malzeme Kalitesi
IS:9175 (Part 20)-1986 Grade 20MnCr5

Mekanik Özellikler
Sertlik Sayısı (BHN): 170 – 230

Malzeme Kalitesi
ASTM A 536 Grade 80-55-06 veya IS 1865 Grade SG 500/7

Tekbem olarak ard germe projelerinize ve malzeme ihtiyaçlarınıza İngiliz iş ortağımız CCL firması ile birlikte destek vermekteyiz.

Ard Germe Sistemleri ve malzemeleri ile ilgili daha detaylı bilgiye sol taraftaki menüden Ard Germe Sistemleri kataloğumuzu indirerek veya bizimle iletişime geçerek ulaşabilirsiniz.

Ürünler ile ilgili örnek görselleri aşağıda bulabilirsiniz.
