Tie Rod – Bağlantı Çubukları

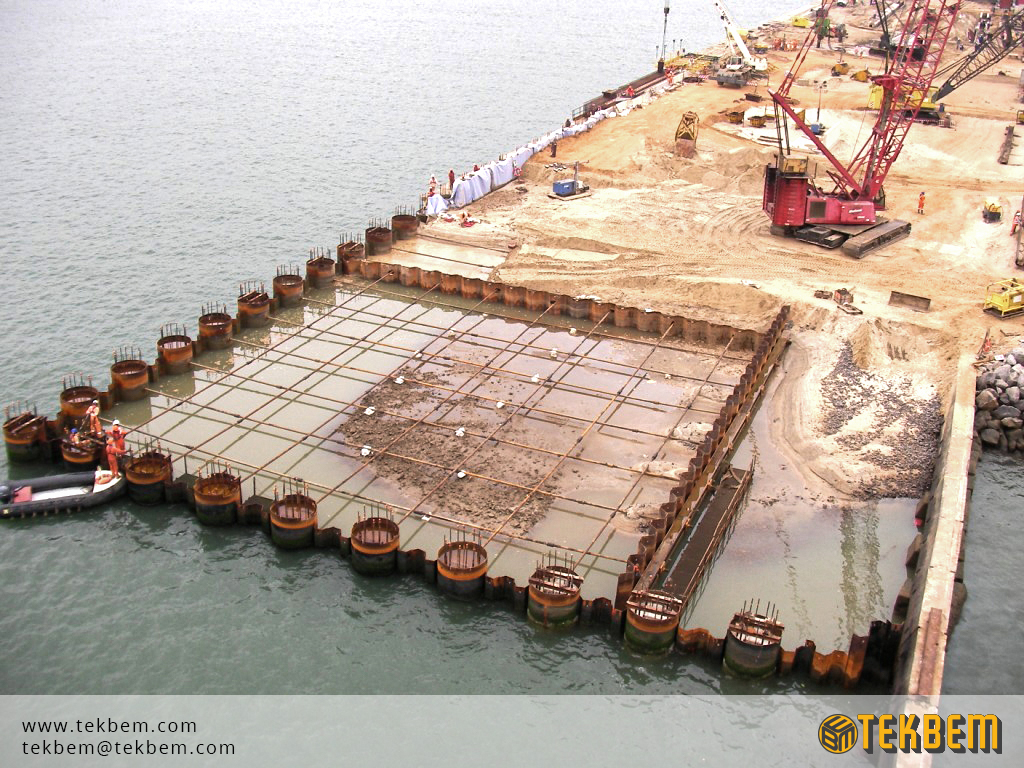

Liman genişletmeleri için palplanş veya betonarme duvarlar arasına yerleştirilebilen bağlantı çubukları (Tie Rod), dövme veya dişli uçları olan yuvarlak çelik çubuklardan imal edilirler ve palplanşlar, borular, H kazıklara, kombi duvarlara ve diyafram duvarlara çeşitli şekillerde bağlantıya olanak sağlarlar.

Başlıca Kullanım Alanları

• Limanlar
• Rıhtımlar
• Dalgakıranlar
• Nehir dolguları

Ürün Özellikleri

• 355, 460, 500, 600, 700 ve 900 N/mm² çelik kaliteleri mevcuttur
• M39 ile M160 diş çapaları mevcuttur
• Daha iyi performans için dişler ovalamadır
• Proje gereksinimlerine göre dövme malzemeler temin edilebilir
• Minimum Uzama
  • Gr 355 18-22%*
  • Gr 500 17%
  • Gr 700 15%
• Çarpma Dayanımı (V-Çentikli):
  • Gr 355, 500 27 J (-20C°’de)
  • Gr 700 27 J (0C°’de)
• Birleştirilmiş ürünler CE işareti ile gönderilebilir.

  * BSEN-10025 uyarınca, akma ve çekme nominal çubuk ebatlarına bağlı olarak değişiklik gösterir.

Çelik kalitesinin seçimi birçok etkene bağlıdır, yüksek çelik kalitesi her zaman en hafif ankrajı kullanmayı mümkün kılarken bu durum rijit bir yapı, sahada kaynak veya teslim süreleri için uygun olmayabilir. Bu sebeple ürün seçimi yapılırken dikkatli olmak gerekir, detaylı bilgi için her zaman bizimle iletişime geçebilirsiniz.

Çap ve uzunluğa bağlı olarak bağlantı çubukları (Tie Rod) ince taneli , yüksek mukavemetli düşük alaşımlı veya ıslah çeliğinden üretilirler.  Çelik seçimi müşterimizin proje gereksinimlerine bağlı olmakla birlikte yukarıdaki minimum gereksinimler mutlaka karşılanmaktadır.

ISO 9001 kalite belgesi ile sertifikalandırılmış olan iş ortaklarımızın, ayrıca tüm bağlantı çubukları ve bileşenleri EN 1090 standartlarında CE sertifikalıdırlar.

Avantajları

Sabit somunlar, döner somunlar, bilye kafesi, T Plakalar, açılı oturma ve/veya çatal uçlar kullanılarak çok çeşitli bağlantı çözümleri sunmaktadır.

• Esnek tasarım
• Hızlı kurulum
• Ön germe uygulanabilir
• Özel uygulamalar için çeşitli aksesuarlar kullanılabilir

Korozyon Koruması / Yüzey Bitirme

Deniz yapıları doğaları gereği sert ortam şartlarında faaliyetlerini sürdürürler ve bu yapıların uzun ömürlü olmaları için bağlantı çubuklarının çok güçlü bir koruma sistemine sahip olmaları büyük önem taşımaktadır.  Ankrajlar için korozyon korumasını daha tasarım aşamasında düşünmek önemlidir.  Ayrıca ankrajın en sert ortam şartlarına maruz kaldığı yer olan ön duvar bağlantısı özellikle önemlidir, çünkü bu bölge ankrajların en sık hasar gördüğü bölgedir.

Ayrıca bağlantı çubuklarımızı EN 1993 standardı Bölüm 5’de belirtilen “sacrificial thickness” göz önünde bulundurularak yüzey bitirme olmaksızın da temin edebilirsiniz.  Bu durumda, yapının ömrü boyunca karşılaşılacak korozyondan kaynaklı çelik malzeme erimesi düşünülerek çubuk gövdesinin ve dişlerin çapları arttırılır.  Dolayısıyla ilave kaplamaya gerek kalmaz.  Fakat, korozyon korumasını daha da iyileştirmek için bitümlü bant, boya veya sıcak daldırma galvaniz gibi, projenin tasarım ve gereksinimlerine de bağlı farklı alternatifler mevcuttur.

Tedarik ettiğimiz Bağlantı Çubukları (Tie Rod) ile ilgili daha detaylı bilgiye sol taraftaki menüden Zemin Ankrajları kataloğumuzu indirerek veya bizimle iletişime geçerek ulaşabilirsiniz.
